起源の場所:
中国やカンボジア
ブランド名:
Suntek Electronics Co., Ltd
証明:
ISO9001 ISO13485 IATF16949 UL
モデル番号:
2024-PCBA-025
双面高速回転 頑丈柔軟PCB設計ファイズ 200mmx90mm 高Tg IATF TS16949
サンテック 契約工場:
Suntekグループは,PCB,PCB組立,ケーブル組立,ミックス.技術組立とボックス構築のためのワンストップソリューションで,EMS分野におけるプロのサプライヤーです. ISO9001:2015ISO13485:2016IATF16949:2016とULE476377認定. 私たちは世界中の顧客に競争力のある価格で合格した製品を供給します.
能力概要:
|
仕様 |
詳細 |
|
材料の種類 |
FR-1,FR-4,CEM-1,アルミニウムプラチ |
|
材料の厚さ (mm) |
0.40 だった60 だった81 について01 について21 について62 について0 |
|
層数 |
1 から 8 層 |
|
最大 板の大きさ |
23.00×35.00×580mm*900mm) |
|
IPCクラス |
クラス II,クラス III,クラス 1 |
|
環状の指輪 |
5ml/側以上 (最小設計) |
|
仕上げ塗装 |
溶接物 (HASL),鉛のない溶接物 (HASL),ENIG (非電解ニッケル) 浸水金),OSP,浸水銀,浸水鉛,浸水ニッケル, 硬金,その他 |
|
銅の重量 |
0.5OZ-2OZ |
|
トレース/スペース幅 |
3ミリ以上 |
|
掘削場から離れる |
0.1mm (レーザードリリング) |
|
プレートスロット |
0.036以上 |
|
最小の穴 (完成) |
0.1mm以上 |
|
金の指 |
1〜4 エッジ (30〜50ミクロンゴールド) |
|
SMDピッチ |
0.080 - 0.020 - 0.010 |
|
溶接マスクのタイプ |
LPI グランシー,LPIマット,SR1000 |
|
溶接マスクの色 |
緑,赤,青,黒,白,黄色 |
|
伝説の色 |
白,黄色,黒,赤,青 |
|
CNC路線ポイント |
どれでも |
|
最小ルート幅 |
0.031 |
|
スコア |
直線,ジャンプスコア,パネルの端から端まで,CNC* |
|
ボディゴールド |
ハード* 浸水* (最大50ミクロンゴールド) |
|
データファイル形式 |
ゲルバー274x 埋め込みアペルチャー |
|
FAB 図形形式 |
DXF,HPGL,DWG,PDF,ゲルバー |
|
E.T テスト |
フライング探査機 片面 片面 片面 片面 片面 片面 片面 片面 片面 片面 片面 片面 片面 片面 片面 片面 片面 片面 |
|
カウンターシンク/カウンターホール |
0.250直径まで |
|
制御インペデンス |
そうだ |
|
盲目管/埋もれた管 |
そうだ |
|
剥がれるマスク |
そうだ |
|
炭素 |
そうだ |

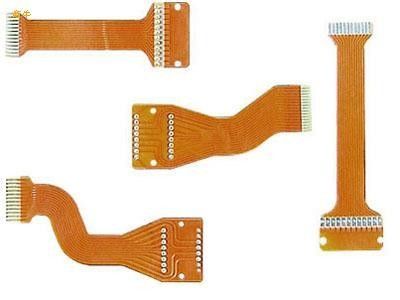

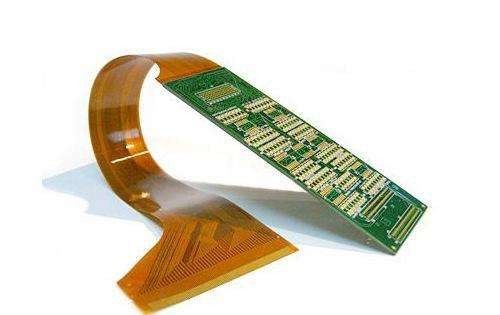

Flex PCBは,柔軟なカバーレイを含むまたは含まない柔軟な材料を使用する印刷回路およびコンポーネントのパターン付けの配置である.
Flex Circuit (フレックス・サーキット) は,柔軟なカバーレイを含むまたは含まない柔軟な材料を使用する印刷回路とコンポーネントのパターン付けの配置である.これらの柔軟な電子組成物は,硬式印刷回路板に使用される同じ部品を使用して製造することができる.プレートが施用中に望ましい形状 (柔軟性) に適合することを可能にする.
柔軟なPCBは何層あるの?
柔軟なPCBは最大10層
柔らかいPCBの銅厚さは?
柔軟なPCBの最大の利点は柔軟性です 銅が多すぎると 折りたたみやすいわけではありません
柔軟なPCBはどのくらいの大きさになるの?
柔軟なPCB材料:最大幅は250mmです.柔軟なPCB材料はロールなので,各ロールの幅は250mmです.長さは制限されません.だから,柔軟なPCBを設計するときに,1つの側面は250mm未満でなければなりません.,反対側には関係ない
柔らかいPCBの厚さは?
0.1mm - 0.2mm,いくつかの柔軟なPCBは 0.3mmになる.
サービス 提供:
イノベティブ の 頑丈 な 柔軟 な プロセス
プレミアム素材セット
HDI を搭載したRigid-Flex
松散 な 葉 構造
大きすぎたパネル
層数は40以上
ヒートシンク 適用
応用:
柔軟な回路板は,より優れた性能,高精度,精度,定期的な折りたたみを必要とするアプリケーションに適しています.柔軟な回路板の用途には以下が含まれます:
カメラ
ブロック防止ブレーキ
燃料ポンプ
超音波探査機
半導体試験
医療機器
モーションシステム
衛星
航空工学
バッテリーセット
製造装置
エアバッグシステム
梱包と輸送:
柔軟なPCB組装 包装と輸送
パッケージ:
柔軟なPCB組成製品 は,安全な輸送を保証するために,頑丈な紙箱に梱包されます. 箱は,輸送中に損傷を防ぐためにテープで密封されます.
輸送中の潜在的な衝撃や振動から追加の保護を提供するために,製品も泡状のラップに包まれます.
各箱には,商品名,量,取り扱いの指示が記載され,識別と取り扱いが容易になります.
輸送:
商品は信頼性の高い宅配便で送られており,顧客に迅速かつ安全に届けられます.
配送住所と連絡先は,正確な配送を保証するために二度確認されます. 輸送中に,予期せぬ出来事から保護するために,製品は保険に入れます.
商品が発送されると,追跡番号が顧客に提供され,注文を追跡し,安全な到着を保証できます.
配達時に,お客様は,受領証明書としてパッケージに署名する必要があります.
問い合わせを直接私たちに送ってください.
