起源の場所:
中国やカンボジア
ブランド名:
Suntek Electronics Co., Ltd
証明:
ISO9001 ISO13485 IATF16949 UL
モデル番号:
2024-PCBA-025
ISO13485 FR4 94v0 医療部品用リジッドおよびフレキシブル回路基板メーカー ROHS UL
Suntek 契約工場:
当社は、PCBアセンブリとケーブルアセンブリのワンストップソリューションを提供しており、ターンキーと委託の両方のソリューションに対応し、RoHS規制を厳格に遵守しています。当社の製品実績には、家電製品、産業製品、電気通信、医療機器などが含まれます。短納期プロトタイプ、少量生産、大量生産を問わず対応可能です。
機能概要:
|
仕様 |
詳細 |
|
材料タイプ |
FR-1、FR-4、CEM-1、アルミクラッド |
|
材料の厚さ（mm） |
0.4、0.6、0.8、1.0、1.2、1.6、2.0 |
|
層数 |
1〜8層 |
|
最大基板サイズ |
23.00インチ x 35.00インチ（580mm * 900mm） |
|
IPCクラス |
クラスII、クラスIII、クラス1 |
|
環状リング |
5ミル/サイド以上（最小設計） |
|
仕上げめっき |
はんだ（HASL）、鉛フリーはんだ（HASL）、ENIG（無電解ニッケル 金めっき）、OSP、イマージョンシルバー、イマージョン錫、イマージョンニッケル、 ハードゴールド、その他 |
|
銅重量 |
0.5OZ-2OZ |
|
トレース/スペース幅 |
3ミル以上 |
|
ドリルクリアランス |
0.1mm（レーザードリル） |
|
めっきスロット |
0.036以上 |
|
最小穴（仕上がり） |
0.1mm以上 |
|
金メッキフィンガー |
1〜4エッジ（30〜50ミクロン金） |
|
SMDピッチ |
0.080インチ - 0.020インチ - 0.010インチ |
|
はんだマスクタイプ |
LPI光沢、LPI-マット、SR1000 |
|
はんだマスクの色 |
緑、赤、青、黒、白、黄色 |
|
レジェンドの色 |
白、黄色、黒、赤、青 |
|
CNCルートポイント |
任意 |
|
最小ルート幅 |
0.031インチ |
|
スコアリング |
直線、ジャンプスコアリング、パネルエッジツーエッジ、CNC* |
|
ボディゴールド |
ハード*、イマージョン*（最大50ミクロン金） |
|
データファイル形式 |
エンベッダーアパーチャ付きGerber 274x |
|
FAB.図面形式 |
DXF、HPGL、DWG、PDF、Gerber |
|
E.Tテスト |
フライングプローブ、片面、1upプレート、クランプシェル、ネットリスト |
|
皿穴/皿穴 |
直径0.250まで利用可能 |
|
インピーダンス制御 |
はい |
|
ブラインドビア/ベリードビア |
はい |
|
剥離可能なマスク |
はい |
|
カーボン |
はい |
サービス提供:
アプリケーション:

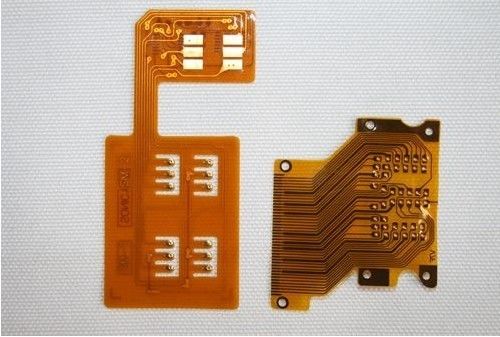

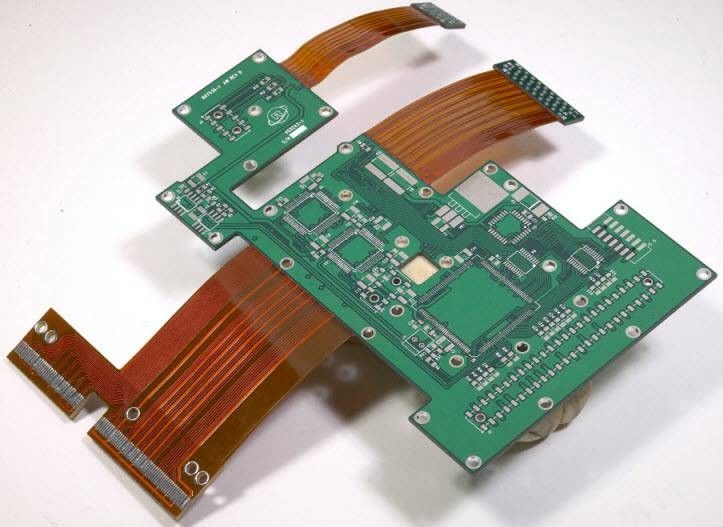

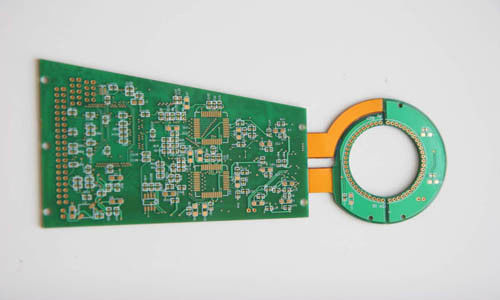

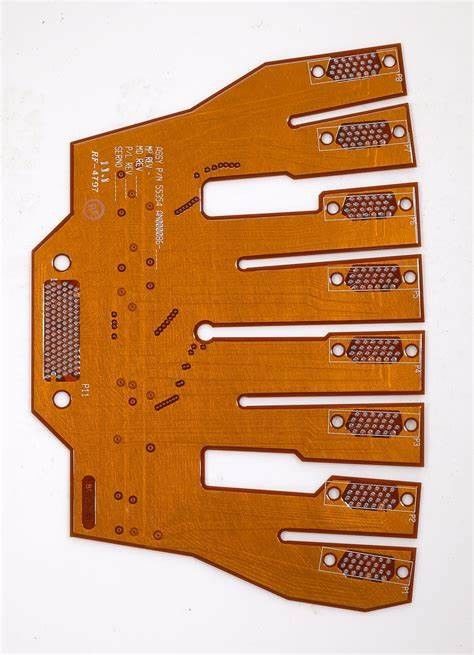

フレキシブル回路基板は、より優れた性能、高精度、正確さ、および定期的な屈曲を必要とするアプリケーションに最適です。フレキシブル回路基板の用途には、以下が含まれます:
梱包と発送:
フレキシブルPCBアセンブリの梱包と発送
梱包:
フレキシブルPCBアセンブリ製品は、安全な輸送を確保するために頑丈な段ボール箱に梱包されます。箱は、輸送中の損傷を防ぐためにテープで封印されます。
製品は、輸送中の潜在的な衝撃や振動からさらに保護するために、プチプチで包まれます。
各箱には、製品名、数量、取り扱い説明が記載されたラベルが貼られ、容易な識別と取り扱いを容易にします。
発送:
製品は、顧客へのタイムリーで安全な配送を確実にするために、信頼できる信頼できる宅配便サービスを通じて発送されます。
配送先住所と連絡先情報は、正確な配送を確実にするために再確認されます。製品は、予期せぬ事態から保護するために、輸送中に保険がかけられます。
製品が出荷されると、追跡番号が顧客に提供され、注文を追跡し、安全な到着を保証することができます。
配達時に、顧客は受領の証拠としてパッケージに署名する必要があります。
当社の目標
当社は常に、競争力のある価格、高品質、短納期の商品を提供できるよう努めています。
当社のサポート
当社は、コストの透明性、BOMコストの内訳の共有を保証します。
当社は、グローバルな部品サプライヤーを持っています。
当社は、スケジュール遅延または製品品質の問題について顧客に助言するための書面によるプロセスを持っています。:
(1)顧客サービス手順
(2)RMA手順
(3)8Dレポート
(4)顧客サービスにおけるPDCA（計画-実行-確認-行動）
当社は、苦情、問題、問い合わせに24時間以内に対応します。:
(1)週次レポート
(2)コミュニケーション時間をレビューするための顧客サポートチーム
(3)顧客満足度アンケート
アフターサービス:
(1)すべての製品に対して1年間の保証期間
(2)FOC修理
(3)欠陥品を交換するための迅速な補償部品
問い合わせを直接私たちに送ってください.
