起源の場所:
中国
ブランド名:
Suntek Electronics Co., Ltd
証明:
ISO9001 ISO13485 IATF16949 UL
モデル番号:
2024-PCBA-034

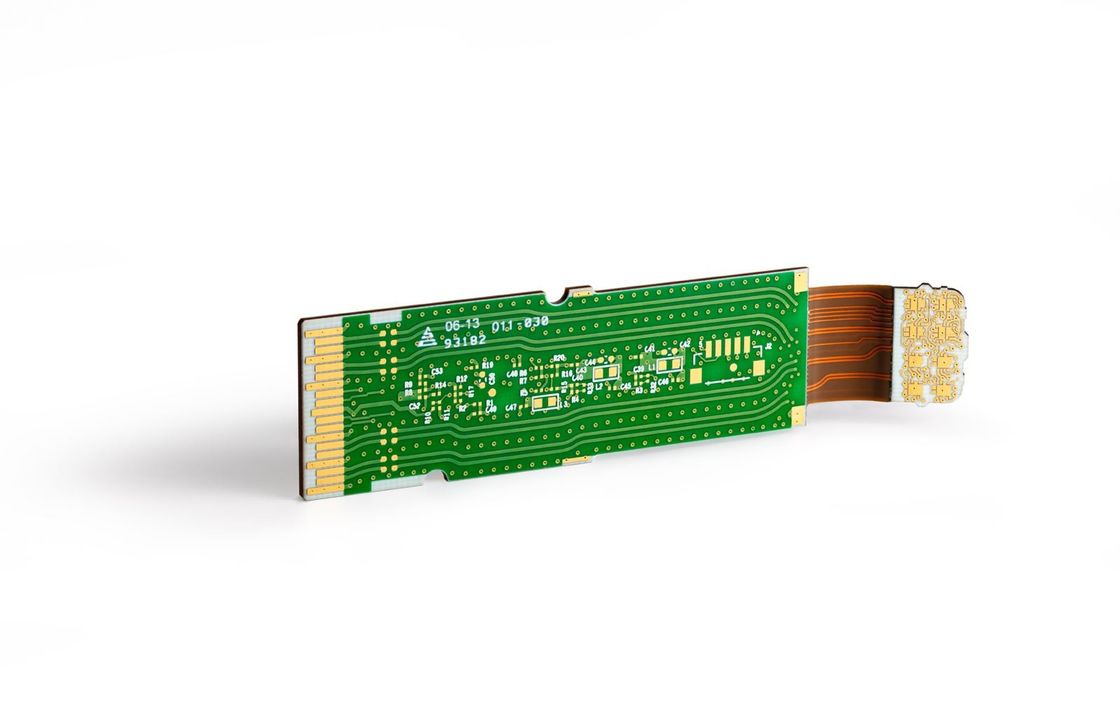

高度なPCB製造アセンブリハードゴールドENIG銅金属コーティング統合高速
SMT、THT、ICTおよび機能製品テストによる最終アセンブリを提供します。
Suntekは、迅速なターンアラウンドのプロトタイピングから大量生産まで、お客様のすべての電子製造サービス要件に対するワンストップソリューションを提供します。プロトタイプ段階で設計および/または製造上の問題を特定し、生産に進む前に（お客様と相談の上）解決する能力があります。
多くのPCBハウスが優れたPCBアセンブリサービスを提供すると主張していますが、Suntekは実際に約束を果たします。当社のターンキーまたは委託プリント基板アセンブリサービスは、ISO ISO9001:2015認証およびRoHS準拠です。SMD、スルーホール、および混合アセンブリプロジェクトを処理し、お客様の特定の要件に基づいて無料のDFMチェックと機能テストも提供しています。当社のPCBA機能は以下のとおりです:
機能概要:
| 仕様 | 詳細 |
| 材料の種類 | FR-1、FR-4、CEM-1、アルミニウムクラッド |
| 材料の厚さ（mm） | 0.4、0.6、0.8、1.0、1.2、1.6、2.0 |
| 層数 | 1〜8層 |
| 最大基板サイズ | 23.00インチ x 35.00インチ（580mm * 900mm） |
| IPCクラス | クラスII、クラスIII、クラス1 |
| 環状リング | 5ミル/サイド以上（最小設計） |
| 仕上げめっき |
はんだ（HASL）、鉛フリーはんだ（HASL）、ENIG（無電解ニッケル 浸漬金）、OSP、浸漬銀、浸漬スズ、浸漬ニッケル、 ハードゴールド、その他 |
| 銅重量 | 0.5OZ-2OZ |
| トレース/スペース幅 | 3ミル以上 |
| ドリルクリアランス | 0.1mm（レーザードリル） |
| めっきスロット | 0.036以上 |
| 最小穴（完成） | 0.1mm以上 |
| 金指 | 1〜4エッジ（30〜50ミクロン金） |
| SMDピッチ | 0.080インチ - 0.020インチ - 0.010インチ |
| はんだマスクの種類 | LPI光沢、LPI-マット、SR1000 |
| はんだマスクの色 | 緑、赤、青、黒、白、黄色 |
| レジェンドの色 | 白、黄色、黒、赤、青 |
| CNCルートポイント | 任意 |
| 最小ルート幅 | 0.031インチ |
| スコアリング | 直線、ジャンプスコアリング、パネルエッジからエッジへ、CNC* |
| ボディゴールド | HARD*、IMMERSION*（最大50ミクロンゴールド） |
| データファイル形式 | Gerber 274x（エンベッダーアパーチャ付き） |
| FAB。図面形式 | DXF、HPGL、DWG、PDF、Gerber |
| E.Tテスト | フライングプローブ、片面、1upプレート、クランプシェル、ネットリスト |
| カウンターシンク/カウンターボア | 直径0.250まで利用可能 |
| インピーダンス制御 | はい |
| ブラインドビア/ベリードビア | はい |
| 剥離可能なマスク | はい |
| カーボン | はい |
特徴:
高密度相互接続プリント基板
高度な相互接続PCB
多層PCB
層数：6層
インピーダンス制御：はい
小型サイズ：300 * 210 mm
高精度
多様な色のオプション：白、黒、黄色、赤、青など
高い信頼性
アプリケーション:
ナノ回路HDI PCBボード：消費者向けエレクトロニクスの革新
小型化|高性能|浸漬金プロセス
ナノ回路HDI PCBボードは、消費者向けエレクトロニクスの世界でゲームを変えている高度な相互接続技術です。このPCBボードは、高密度相互接続設計により、小型でより強力なデバイスに対する需要の高まりに対応できます。
HDI相互接続ボードは、最新の浸漬金プロセスを利用し、優れた品質と信頼性を保証します。各ボードが最高の性能基準を満たしていることを確認するために、100％テストを受けています。インピーダンス制御機能を備えたこのPCBボードは、信号の完全性を維持し、干渉を最小限に抑えることができ、高速デジタル回路に最適です。
ナノ回路HDI PCBボードの主な利点の1つは、小型化機能です。技術が進歩し続けるにつれて、小型でよりコンパクトなデバイスに対する需要が高まっています。このPCBボードは、高密度相互接続設計により、より多くのコンポーネントをより小さなスペースに収容できるため、スマートフォン、タブレット、ウェアラブルなどのコンパクトな消費者向けエレクトロニクスに最適です。
ナノ回路HDI PCBボードは小型化を提供するだけでなく、高性能も実現します。その高度な相互接続技術により、より高速で効率的なデータ転送が可能になり、高速デジタル回路に最適です。これにより、ゲーム機、ラップトップ、スマートホームデバイスなど、高い処理能力を必要とする消費者向けエレクトロニクスに最適です。
ナノ回路HDI PCBボードの用途は、消費者向けエレクトロニクスに限定されません。航空宇宙、医療、自動車などの業界でも広く使用されており、高い性能と信頼性が不可欠です。その汎用性と優れた品質により、このPCBボードはさまざまな用途でトップチョイスとなっています。
白、黒、黄色、赤、青など、さまざまなシルクスクリーンカラーで利用できるナノ回路HDI PCBボードは、特定の設計要件に合わせてカスタマイズすることもできます。その洗練されたコンパクトなデザインは、機能的であるだけでなく、視覚的にも魅力的です。
結論として、ナノ回路HDI PCBボードは、消費者向けエレクトロニクスの世界でゲームチェンジャーです。その小型化機能、高性能、および信頼性により、幅広い用途に最適です。その高度な相互接続技術と浸漬金プロセスにより、このPCBボードは最高の品質と性能を提供し、高密度相互接続PCBの新しい基準を確立しています。
梱包と発送:
HDI PCBボードの梱包と発送:
当社のHDI PCBボードは、お客様の玄関先への安全な到着を確実にするために、慎重に梱包して発送されます。梱包と発送のプロセスの内訳は次のとおりです:
梱包:
発送:
当社の慎重な梱包と信頼性の高い発送方法により、HDI PCBボードが完璧な状態で玄関先に到着することを確信できます。梱包と発送のプロセスについてご不明な点がございましたら、お気軽にお問い合わせください。いつでも喜んでお手伝いさせていただきます。
当社のサポート
コストの透明性、BOMコストの内訳の共有を保証します
グローバルからのコンポーネントサプライヤーがいます。
（1）カスタマーサービス手順、（2）RMA手順、（3）8Dレポート、（4）カスタマーサービスにおけるPDCA（Plan-Do-Check-Action）により、スケジュールの遅延や製品の品質問題についてお客様にアドバイスするための書面によるプロセスがあります。
（1）週次レポート、（2）コミュニケーション時間をレビューするためのカスタマーサポートチーム、（3）顧客満足度アンケートにより、24時間以内に苦情、問題、およびクエリに対応します。
アフターサービス:
（1）すべての製品の1年間の保証期間、（2）FOC修理、（3）欠陥品を交換するための迅速な補償部品。
私たちの目標
常に競争力のある価格、高品質、迅速な配送製品を提供しようとしています。
問い合わせを直接私たちに送ってください.
