HDIリジッドフレキシブルPCB 1〜6層 ROHS UL Smt Pcba製造工場
開発区-長沙市に位置するSuntekは、EMSの主要サプライヤーの1つであり、10年以上にわたりPCBアセンブリおよびケーブルアセンブリ分野でサポートを提供しています。 ISO 9001:2015、ISO13485、IATF16949、UL認証を取得しており、世界中のクライアントに競争力のある価格で高品質な製品を提供しています。
機能概要:
詳細 |
|
材料タイプ |
FR-1、FR-4、CEM-1、アルミクラッド |
材料の厚さ(mm) |
0.4、0.6、0.8、1.0、1.2、1.6、2.0 |
層数 |
1〜8層 |
最大基板サイズ |
23.00インチ x 35.00インチ(580mm * 900mm) |
IPCクラス |
クラスII、クラスIII、クラス1 |
環状リング |
5ミル/サイド以上(最小設計) |
仕上げめっき |
はんだ(HASL)、鉛フリーはんだ(HASL)、ENIG(無電解ニッケル 浸漬金)、OSP、浸漬銀、浸漬スズ、浸漬ニッケル、 ハードゴールド、その他 |
銅重量 |
0.5OZ-2OZ |
トレース/スペース幅 |
3ミル以上 |
ドリルクリアランス |
0.1mm(レーザードリル) |
めっきスロット |
0.036以上 |
最小穴(完成品) |
0.1mm以上 |
金メッキフィンガー |
1〜4エッジ(30〜50ミクロン金) |
SMDピッチ |
0.080インチ - 0.020インチ - 0.010インチ |
はんだマスクタイプ |
LPI光沢、LPI-マット、SR1000 |
はんだマスクの色 |
緑、赤、青、黒、白、黄色 |
レジェンドの色 |
白、黄色、黒、赤、青 |
CNCルートポイント |
任意 |
最小ルート幅 |
0.031インチ |
スコアリング |
直線、ジャンプスコアリング、パネルエッジからエッジへ、CNC* |
ボディゴールド |
ハード*、浸漬*(最大50ミクロン金) |
データファイル形式 |
Gerber 274x(エンベッダーアパーチャ付き) |
FAB。図面形式 |
DXF、HPGL、DWG、PDF、Gerber |
E.Tテスト |
フライングプローブ、片面、1upプレート、クランプシェル、ネットリスト |
皿穴/皿穴 |
直径0.250まで利用可能 |
インピーダンス制御 |
はい |
ブラインドビア/ベリードビア |
はい |
剥離可能なマスク |
はい |
カーボン |
はい |
特徴:
アプリケーション:
Nanocircuit HDI PCBボードは、消費者向けエレクトロニクスの世界を変革する高度な相互接続技術です。 高密度相互接続設計により、このPCBボードは、小型でより強力なデバイスに対する需要の高まりに対応できます。
HDI相互接続ボードは、最新の浸漬金プロセスを採用し、優れた品質と信頼性を保証します。 各ボードが最高の性能基準を満たしていることを確認するために、100%テストを実施しています。 インピーダンス制御機能を備えたこのPCBボードは、信号の完全性を維持し、干渉を最小限に抑えることができるため、高速デジタル回路に最適です。
Nanocircuit HDI PCBボードの主な利点の1つは、小型化機能です。 テクノロジーが進歩し続けるにつれて、小型でコンパクトなデバイスに対する需要が高まっています。 高密度相互接続設計により、このPCBボードは、より小さなスペースにより多くのコンポーネントを収容できるため、スマートフォン、タブレット、ウェアラブルなどのコンパクトな消費者向けエレクトロニクスに最適です。
Nanocircuit HDI PCBボードは、小型化を提供するだけでなく、高性能も実現します。 その高度な相互接続技術により、より高速で効率的なデータ転送が可能になり、高速デジタル回路に最適です。 これにより、ゲーム機、ラップトップ、スマートホームデバイスなど、高い処理能力を必要とする消費者向けエレクトロニクスに最適です。
Nanocircuit HDI PCBボードの用途は、消費者向けエレクトロニクスに限定されません。 高い性能と信頼性が不可欠な航空宇宙、医療、自動車などの業界でも広く使用されています。 その汎用性と優れた品質により、このPCBボードはさまざまな用途でトップチョイスとなっています。
白、黒、黄色、赤、青など、さまざまなシルクスクリーンカラーで利用できるNanocircuit HDI PCBボードは、特定の設計要件に合わせてカスタマイズすることもできます。 その洗練されたコンパクトなデザインは、機能的であるだけでなく、視覚的にも魅力的です。
結論として、Nanocircuit HDI PCBボードは、消費者向けエレクトロニクスの世界を変えるものです。 小型化機能、高性能、信頼性により、幅広い用途に最適です。 その高度な相互接続技術と浸漬金プロセスにより、このPCBボードは最高の品質と性能を提供し、高密度相互接続PCBの新しい基準を確立しています。
フレキシブル回路またはフレキシブルPCBは、フレキシブルベース材料とフレキシブルカバーレイの有無にかかわらず使用する、プリント回路とコンポーネントのパターン配置です。
フレキシブル回路またはフレキシブルPCBは、フレキシブルベース材料とフレキシブルカバーレイの有無にかかわらず使用する、プリント回路とコンポーネントのパターン配置です。 これらのフレキシブル電子アセンブリは、リジッドプリント回路基板に使用されるものと同じコンポーネントを使用して製造できますが、アプリケーション中に基板を希望の形状(フレキシブル)に適合させることができます。

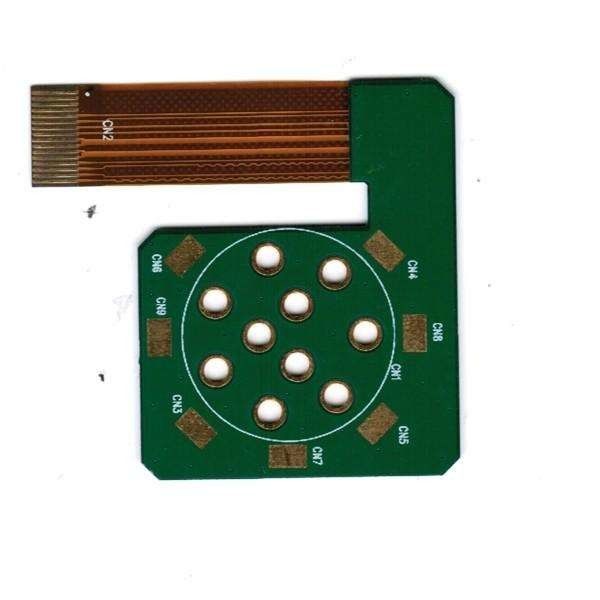

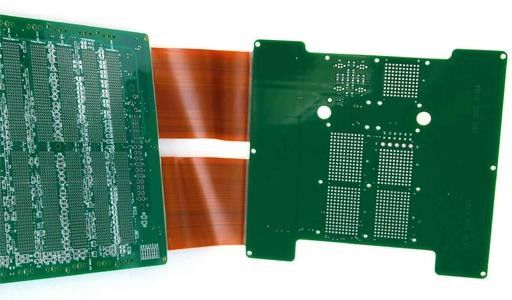

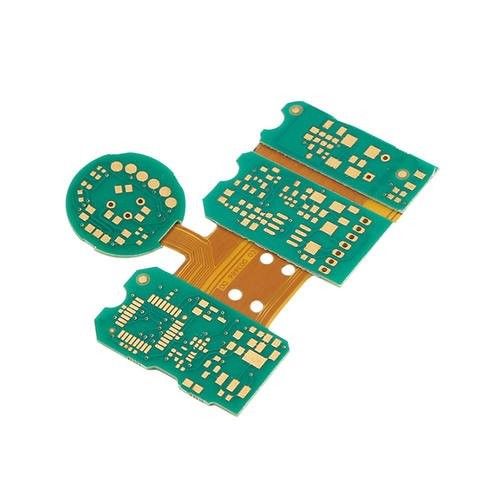

フレキシブルリジッドPCBは、幅広い用途に理想的に適した、リジッド領域とフレキシブル領域の両方を備えたプリント回路基板です。 典型的なリジッドフレキシブルPCB回路には、それぞれの間にあるフレキシブルまたはリジッド絶縁材料で構成される2つ以上の導電層が含まれています。外層には、露出したパッドまたはカバーがあります。 導体はリジッド層にあり、めっきスルーホールはリジッド層とフレキシブル層の両方にあります。
