起源の場所:
中国やカンボジア
ブランド名:
Suntek Electronics Co., Ltd
証明:
ISO9001 ISO13485 IATF16949 UL
モデル番号:
2024-PCBA-112

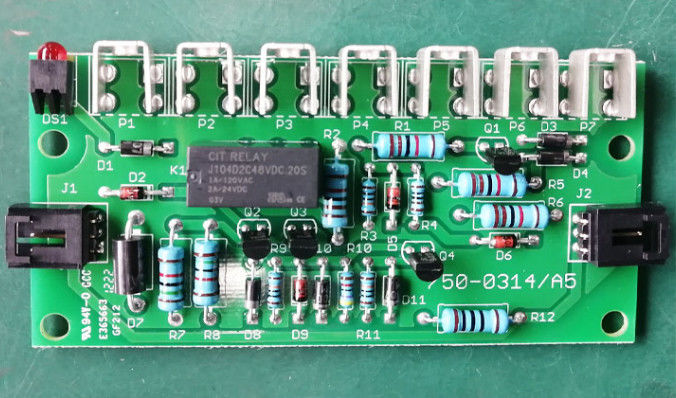

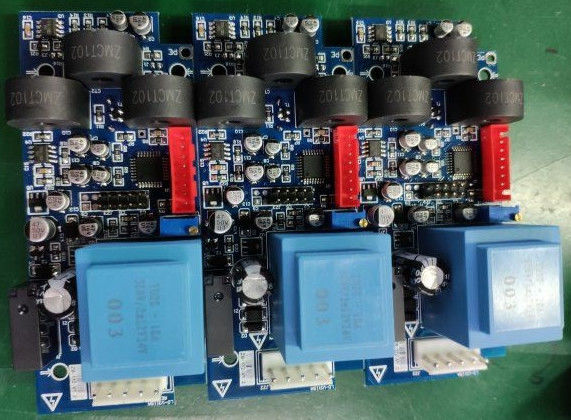

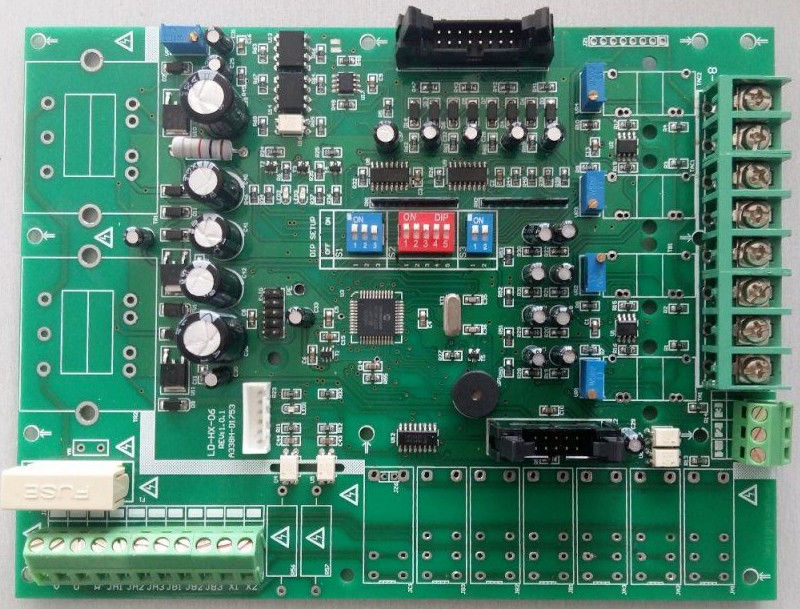

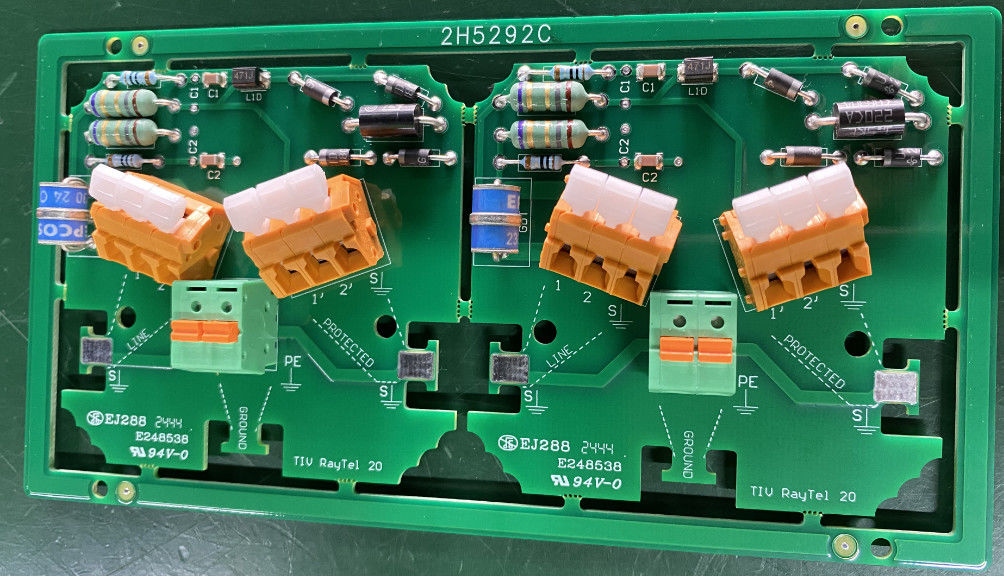

FR4 ENIG 4層 PCB回路板 通信 安全PCBプレート
サンテック 契約工場
Suntek Groupは,PCB/FPCのためのワンストップソリューションで,EMS分野における主要なサプライヤーです
組み立て,ケーブル組み立て,ミックス技術組み立て,ボックスビル
サンテック・エレクトロニクス株式会社 (Suntek Electronics Co., Ltd) は,中国湖南省にある主要施設です.
BLSuntek Electronics Co., Ltdは,カンボジアのカンダル州に位置する新しい施設です.
能力概要:
PCB組成 |
|
PCBA試験 |
AOI,X線,ICT,機能テスト |
PCB組立方法 |
BGA |
最小穴容量 |
±0.05mm |
層 |
2から10 |
PCB 厚さ |
0.2-7.0mm |
表面塗装 |
HASL,ENIG,OSP,インマージンシルバー,インマージンチーン |
PCB プロセス |
浸水金 |
PCB 品質システム |
ROHS |
線幅/間隔 |
0.1mm |
表面塗装 |
ENIG
|
通信機器用PCB
スマートフォンやワイヤレスルーターなどの電子機器が基地局や他の通信機器は 日常生活や仕事において不可欠なものになっていますこれらの装置の印刷回路板は,部品と集積回路の組み立ての基盤として機能します.通信を可能にする高速信号とデータの送信を可能にする.
通信装置のPCBは,銅で覆われたラミナートボードから刻まれた導電性銅の痕跡を用いて,アクティブと受動的部品の相互接続を容易にする.装置の意図された機能によって指示される機械的なサポートと必要な電気接続を提供します.しかし最も重要なことは,通信アプリケーションのために設計されたPCBは,容認できない損失や干渉なしに,部品の間を正確に信頼性を持って信号を送信する必要があります.これは,高周波通信電子機器のユニークな要求に応えるための特殊な材料と製造プロセスを必要とします.
JHYPCBでは,我々は豊富な専門知識を持っていますPCBの製造消費者向け電子機器から通信インフラまで あらゆる種類の通信機器を 開発しています私たちは厳格な要件を完全に理解し,最も要求されたアプリケーションのために通信PCBを信頼的に生産することができます...プロトタイプ作成複雑なボードの量産も可能です
サービス 提供:
イノベティブ の 頑丈 な 柔軟 な プロセス
プレミアム素材セット
HDI を搭載したRigid-Flex
松散 な 葉 構造
大きすぎたパネル
層数は40以上
ヒートシンク 適用
パッケージ:
柔軟なPCB組成製品 は,安全な輸送を保証するために,頑丈な紙箱に梱包されます. 箱は,輸送中に損傷を防ぐためにテープで密封されます.
輸送中の潜在的な衝撃や振動から追加の保護を提供するために,製品も泡状のラップに包まれます.
各箱には,商品名,量,取り扱いの指示が記載され,識別と取り扱いが容易になります.
輸送:
商品は信頼性の高い宅配便で送られており,顧客に迅速かつ安全に届けられます.
配送アドレスと連絡先は,正確な配送を保証するために二度確認されます. 輸送中に,予期せぬ出来事から保護するために,製品は保険に入れます.
商品が発送されると,追跡番号が顧客に提供され,注文を追跡し,安全で到着することを保証します.
配達時に,お客様は,受領証明書として,パッケージに署名する必要があります.
Rigid-Flex の製品タイプには以下の種類があります.
問い合わせを直接私たちに送ってください.
