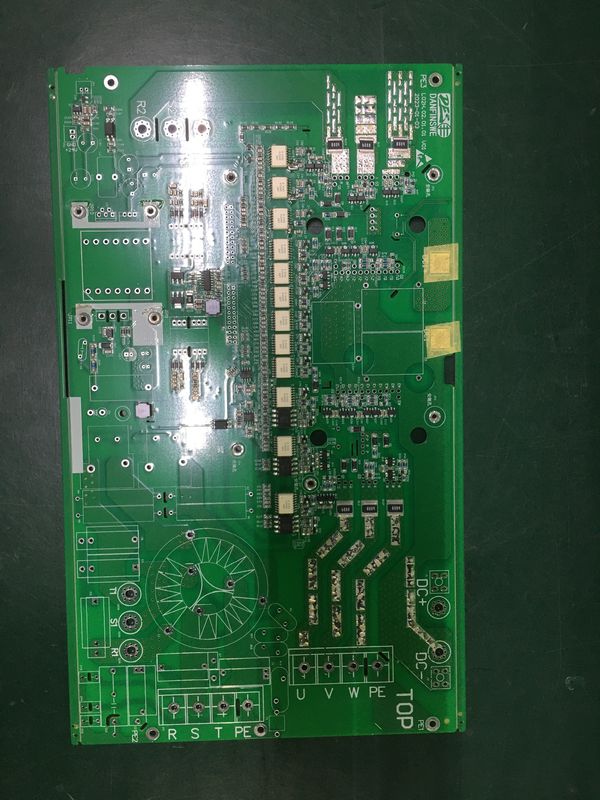

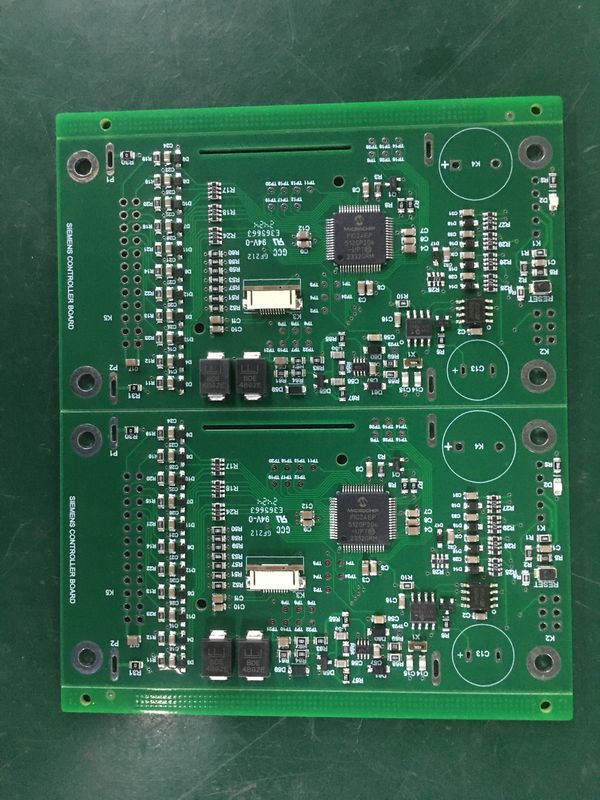

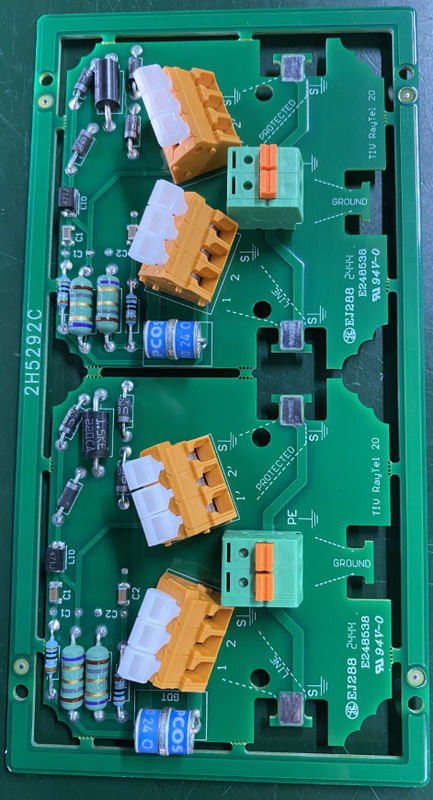

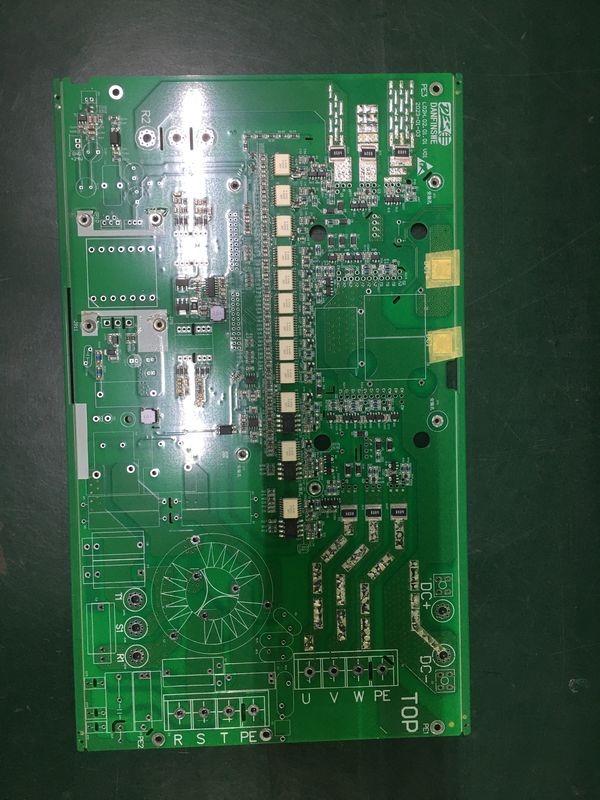

厚さ0.4mm-3mmの8層PCB組立 単一停止多層PCBOEM

Suntek Groupは、PCB/FPCのワンストップソリューションを提供するEMS分野のリーディングサプライヤーです。

アセンブリ、ケーブルアセンブリ、ミックステクノロジーアセンブリ、ボックスビルディング。

Suntek Electronics Co., Ltd.は、主要な施設として中国湖南省にあります。

BLSuntek Electronics Co., Ltd.は、新しい施設としてカンボジアのKandal Provにあります。

能力概要:

情報通信技術の急速な発展に伴い、スマートフォン、ワイヤレスルーター、基地局、その他の通信機器などの電子デバイスは、日常生活や仕事に不可欠なものとなっています。これらのデバイスのプリント基板は、コンポーネントと集積回路のアセンブリの基盤として機能し、通信を可能にする高速信号とデータの伝送を可能にします。
通信機器用PCB

通信デバイスPCBは、銅張積層板からエッチングされた導電性銅トレースを使用して、アクティブコンポーネントとパッシブコンポーネント間の相互接続を容易にします。これらは、機械的サポートと、デバイスの意図された機能によって決定される必要な電気的接続を提供します。しかし、最も重要なことは、通信アプリケーション向けに設計されたPCBは、許容できない損失や干渉なしに、コンポーネント間で信号を正確かつ確実に伝送する必要があるということです。これには、高周波通信電子機器の独自の要求に応えるための特殊な材料と製造プロセスが必要です。

JHYPCBでは、あらゆる種類の通信デバイス（家電製品から通信インフラストラクチャまで）のPCB製造に関する豊富な専門知識を持っています。PCBの製造世界中の主要ブランドに10年以上のサービスを提供してきた経験を活かし、厳しい要件を十分に理解し、最も要求の厳しいアプリケーション向けの通信PCBを確実に製造できます。プロトタイピング最先端のデザインのプロトタイピングでも、複雑な基板の量産でも、当社には提供する能力があります。

通信はPCBの最も重要な下流アプリケーション分野です。PCBは、無線ネットワーク、伝送ネットワーク、データ通信、固定ネットワークブロードバンドなど、さまざまな側面で幅広い用途があり、通常、バックプレーン、高周波高速基板、多層PCB基板などの付加価値が加えられています。より高い製品。 5Gは次世代モバイル通信ネットワークであり、その時点では大量のインフラストラクチャ建設需要が発生し、通信基板の需要を大幅に押し上げると予想されています。

サービス内容:

革新的なリジッドフレキシブルプロセス

プレミアムマテリアルセット

HDI付きリジッドフレキシブル

ルーズリーフ構造

特大パネル

最大40+層の層数

ヒートシンクアプリケーション
