防水LEDライトPCBボード 4層と厚さ0.4mm-3mm

防水LEDライトPCBボード 4層と厚さ0.4mm-3mm

防水LEDライトPCBボード

4層LEDライトPCBボード

起源の場所:

中国やカンボジア

ブランド名:

Suntek Electronics Co., Ltd

証明:

ISO9001 ISO13485 IATF16949 UL

モデル番号:

2024-PCBA-112

連絡 ください
引金 を 求め て ください
製品詳細
層:
4つの層
表面塗装:
無鉛Hasl
LW/LS ミニ:
0.05mm
阻力制御:
そうだ
保証:
1 年
銅:
1オンス
材料:
FR4
厚さ:
0.4mm-3mm
X線の点検:
BGA,OFN,QFPの底パッド
シルクスクリーン色:
白い黒い
支払いと送料の条件
最小注文数量
1pcs
価格
Customized products
パッケージの詳細
ESD袋と紙箱によって
受渡し時間
すべての部品がキットされてから5〜7日
支払条件
TT,ペイパール
関連製品
連絡 ください
0086-731-84874736
今連絡してください
製品説明

PCB メーカー 防水LEDライトPCBボード



サンテック 契約工場

Suntek Groupは,PCB/FPCのためのワンストップソリューションで,EMS分野における主要なサプライヤーです

組み立て,ケーブル組み立て,ミックス技術組み立て,ボックスビル

サンテック・エレクトロニクス株式会社 (Suntek Electronics Co., Ltd) は,中国湖南省にある主要施設です.

BLSuntek Electronics Co., Ltdは,カンボジアのカンダル州に位置する新しい施設です.



能力概要:



層: 硬いPCB 2 - 40 + 層,硬い柔らかいPCB 1 - 10層
パネルのサイズ (最大): 21インチ×24インチ
PCBの厚さ: 0.016"から0.120"
ライン&スペース: 0.003" /0.003"内層;0.004"外層
穴の大きさ: 0.006" Through Hole (完成サイズ) と0.004" Buried Via (埋葬された)
材料: FR4,高Tg,ロジャース,ハロゲンフリー材料,テフロン,ポリマイド
表面塗装: ENi/IAu,OSP,鉛のないHASL,浸水金/銀,浸水鉛
特殊製品: 盲目/埋もれた経路 (HDI 2+N+2),硬いフレックス





通信はPCBの最も重要な下流アプリケーション分野である.PCBは,無線ネットワーク,伝送ネットワーク,データ通信と固定ネットワークのブロードバンド高周波高速ボード,および多層PCBボード5Gは次世代のモバイル通信ネットワークで その頃には インフラ建設の需要が大きくなります通信ボードの需要を大幅に増加させる.

以下は,PCBを効率的に利用する電信業界で最も一般的なアプリケーションです.

  • 無線通信システム
  • 携帯電話塔システム
  • 電気通信システム
  • PBX システム
  • 産業用無線通信技術
  • 商用電話のための技術
  • ビデオ会議技術
  • 宇宙で使用される通信技術
  • セルトランスミッションとタワー電子機器
  • 高速サーバーとルーター
  • 電子データ保存装置
  • モバイル通信システム
  • 衛星システムと通信装置
  • ビデオコラボレーションシステム
  • 地上ケーブル通信システム
  • 商用電話のための技術
  • デジタル・アナログ放送システム
  • 音声インターネットプロトコル (VoIP)
  • 信号増強システム (オンライン)
  • セキュリティ技術と情報通信システム

PCB 要求事項

通信機器は PCB が複雑な高速部品に対して 堅牢で信頼性の高い接続ソリューションを提供することを要求します信号がトランシーバー間を移動するにつれて信号の整合性が維持されなければなりませんこれらの要件には,一般的に以下が含まれます.

  • 高周波性能
    多くの通信装置の信号はマイクロ波帯の高周波で動作します 例えばスマートフォンには 4G と 5G の周波数帯をサポートするマルチバンドアンテナが組み込まれていますこれはPCB材料耐電電力の損失や漏れのあるRF伝導経路による劣化なく,適切な信号伝送を可能にする構造.介電常数に基づく高周波操作に適した基板とラミネーション材料を慎重に選択します熱伝導性,TCE,その他のパラメータ.
  • 高速信号処理
    周波数に加えて,データ速度のスループット容量は同様に重要です.高帯域幅のワイヤレスインターフェースは,細い線跡とスペースを持つPCBが必要です (データラインでは6ミリ線/スペースが一般的です)短信号経路は,低負荷,密度の高いインペデンス耐性層,および特徴的なインペデンス制御のための注意深いスタックアップを必要とします.高速で稼働する信号ICとFPGAに 清潔な電力を供給するために 強力な電力配送ネットワークが鍵です高速信号経路で信号の整合性を維持するために 設計しています
  • EMI と 横断音響 防止
    高周波で相互作用する複雑なコンポーネントが近くにあるため,通信PCBは,軌跡間の望ましくない結合を防ぐ必要があります.基準平面と部品の適切な配置により フィールドの閉じ込めが容易になりますエンジニアは慎重にスタックアップ対称性, 敏感な部品の周りに選択的隔離/シールド, 痕跡に沿って地縫いバイアスを利用,そして特殊な処理は,EMIの排出をなくし,多層ボード全体に高速な痕跡を持つ密集したレイアウトでクロスストークを最小限に抑える.

品質 と 信頼性

重要な通信システム向けに 最も信頼性の高い PCB ソリューションを提供するには,業界基準を尊重する厳格なプロセスと品質管理が必要です.ISO 9001 認定の製造者として材料の資格から量産の監視まで 強力なインフラを導入しました

  • IPC基準
    IPC J-STD-001,IPC-A-600 その他の広く採用されている PCB 品質仕様に対して品質を基準にします私たちの施設の監査は,製造板の受容試験やIPCガイドラインによる継続的な改善を目的としたプロセスレビューを通じて標準クラスの適合性を検証しますIPC認証は,規律的で最適化された製造作業流程を検証します.
  • 高級品質計画
    信頼性のリスクは,プロセス制御の選択,PFMEA/DRBFM,および性能基準を確立する試験車両の測定を通じて,NPI中に体系的に特定されます.プロセスの資格を調整します顧客要件と設計リスク評価に応じて,QAのサンプリング計画,検証試験,およびQAのサンプリング計画.各生産可能な設計には,第1パス出力を生み出す関連品質計画があります.
  • 追跡可能性
    配送された完成板への原材料の受信は,バッチ/ロット追跡可能なERPソフトウェアツールによって追跡されます.バーコードワークオーダーは,各製造のプロセスを文書化するプロセスを通じてボードをフォローします.セキュリティーのあるデータベースで検査とテスト操作記録の保存による完全な追跡が,信頼されるPCB生産者から顧客が期待する透明性を提供します.

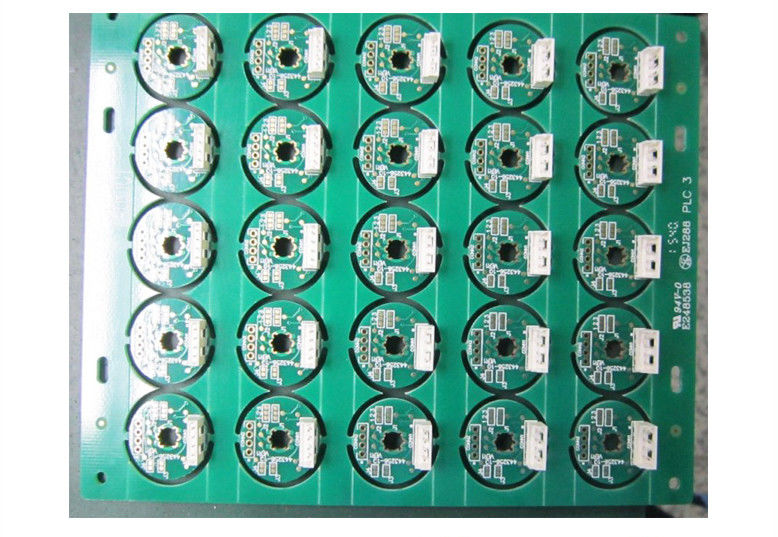

防水LEDライトPCBボード 4層と厚さ0.4mm-3mm 0

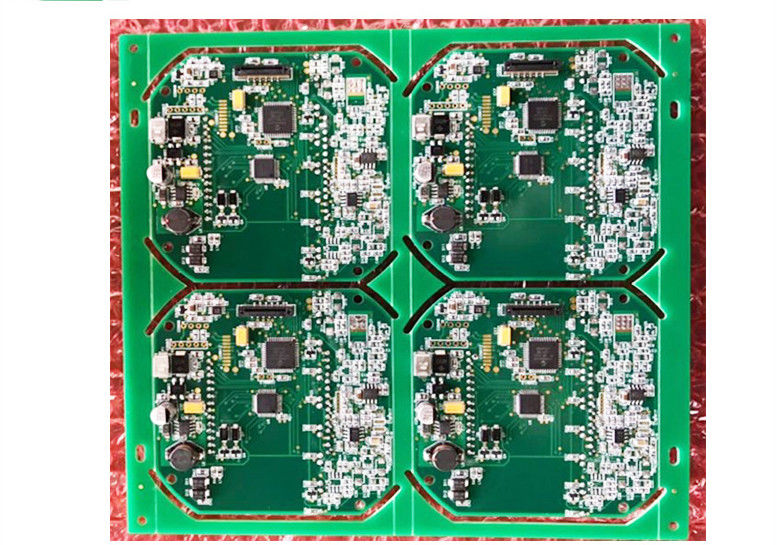

防水LEDライトPCBボード 4層と厚さ0.4mm-3mm 1

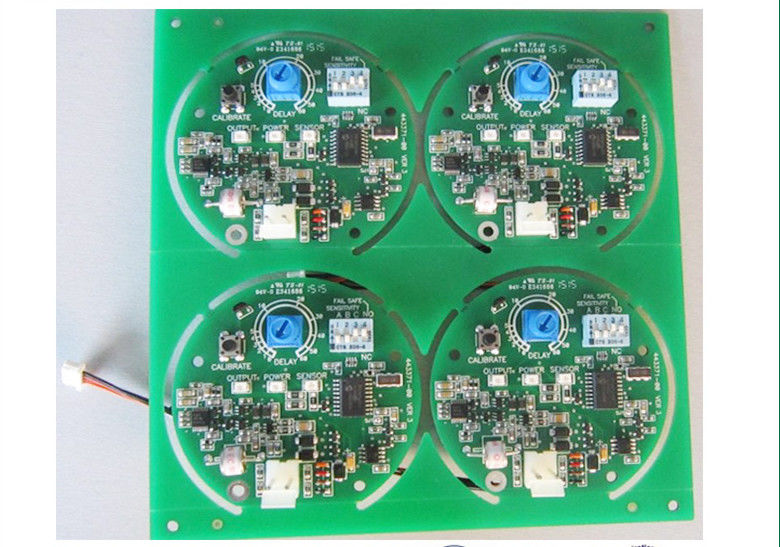

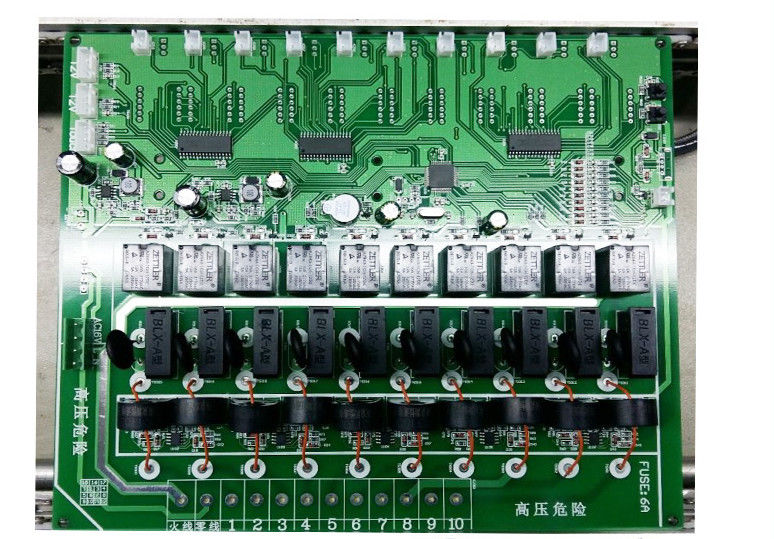

防水LEDライトPCBボード 4層と厚さ0.4mm-3mm 2防水LEDライトPCBボード 4層と厚さ0.4mm-3mm 3防水LEDライトPCBボード 4層と厚さ0.4mm-3mm 4防水LEDライトPCBボード 4層と厚さ0.4mm-3mm 5

防水LEDライトPCBボード 4層と厚さ0.4mm-3mm 6防水LEDライトPCBボード 4層と厚さ0.4mm-3mm 7防水LEDライトPCBボード 4層と厚さ0.4mm-3mm 8防水LEDライトPCBボード 4層と厚さ0.4mm-3mm 9
