起源の場所:
中国やカンボジア
ブランド名:
Suntek Electronics Co., Ltd
証明:
ISO9001 ISO13485 IATF16949 UL
モデル番号:
2024-PCBA-201

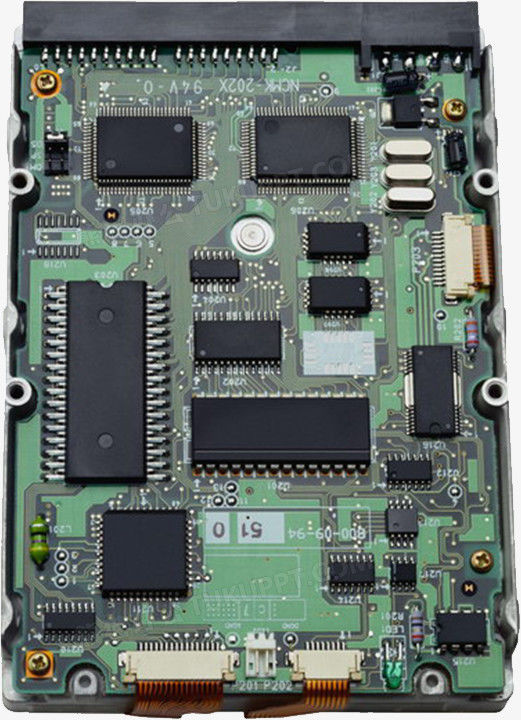

インピーダンス制御を備えた、電気通信で使用される4層多層PCB回路基板
Suntek契約工場:
Suntek Groupは、PCB/FPCのワンストップソリューションを提供するEMS分野のリーディングサプライヤーです。
アセンブリ、ケーブルアセンブリ、ミックス技術アセンブリ、およびボックスビルディング。
Suntek Electronics Co., Ltdは、主要な施設として中国湖南省にあります。
BLSuntek Electronics Co., Ltdは、新しい施設としてカンボジアのKandal Provにあります。
機能概要:
| 層: | リジッドPCB 2 - 40 + 層、リジッドフレキシブルPCB 1 - 10層 |
| パネルサイズ（最大）: | 21インチ x 24インチ |
| PCBの厚さ: | 0.016インチから0.120インチ |
| ラインとスペース: | 0.003インチ / 0.003インチ（内層）; 0.004インチ（外層） |
| 穴のサイズ: | 0.006インチ スルーホール（仕上がりサイズ）および0.004インチ 埋め込みビア |
| 材料: | FR4、高Tg、Rogers、ハロゲンフリー材料、テフロン、ポリイミド |
| 表面仕上げ: | ENi/IAu、OSP、鉛フリーHASL、イマージョン金/銀、イマージョン錫 |
| 特殊製品: | ブラインド/埋め込みビア（HDI 2+N+2）、リジッドフレキシブル |

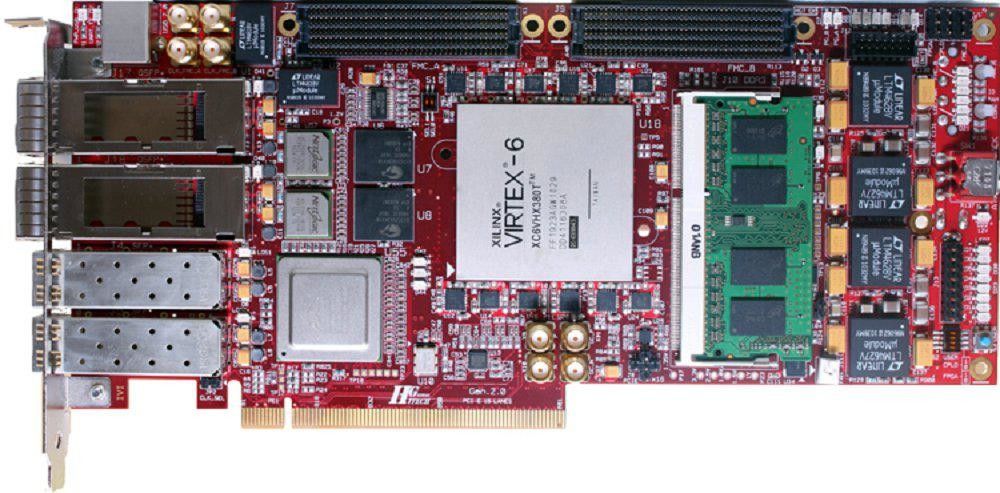

電気通信業界向けのPCBの用途と種類
PCBは電気通信業界にとって不可欠です。放送ネットワーク用のPCBからオフィス通信用のPCBまで、プリント回路基板は電子通信機器を可能にするものです。今日の洗練された通信技術が登場する前は、私たちがどのようにコミュニケーションをとっていたのか想像するのは難しいです。
その機器と、その中にある通信PCBのおかげで、私たちはこれまで以上に速く、より明確に、より効率的に互いにつながることができます。もちろん、その明確で、速く、効果的なコミュニケーションを楽しむためには、その仕事に適した電気通信プリント回路基板が必要です。
通信はPCBの最も重要な下流アプリケーション分野です。PCBは、無線ネットワーク、伝送ネットワーク、データ通信、固定ネットワークブロードバンドなど、さまざまな側面で幅広い用途があり、通常、バックプレーン、高周波高速ボード、多層PCBボードなどの付加価値が加えられています。より高い製品。 5Gは次世代モバイル通信ネットワークであり、その時点までに大量のインフラストラクチャ建設需要が見込まれており、通信ボードの需要を大幅に押し上げると予想されています。
以下は、PCBを効率的に利用する電気通信業界の最も一般的な用途です:
当社のサポート
コストの透明性、BOMコストの内訳共有を保証します
グローバルな部品サプライヤーがいます。
納期の遅延や製品の品質問題についてお客様に助言するための書面によるプロセスがあります。:
(1)顧客サービス手順
(2)RMA手順
(3)8Dレポート
(4)顧客サービスにおけるPDCA（Plan-Do-Check-Action）
苦情、問題、問い合わせに24時間以内に対応します。:
(1)週次レポート
(2)顧客サポートチームによるコミュニケーション時間のレビュー
(3)顧客満足度アンケート
アフターサービス:
(1)すべての製品に対して1年間の保証期間
(2)FOC修理
(3)不良品を交換するための迅速な補償部品。
問い合わせを直接私たちに送ってください.
