高性能で高度なPCB製造 鉛のない表面仕上げのUPS製品

高性能で高度なPCB製造 鉛のない表面仕上げのUPS製品

高性能PCB製造

鉛のない表面仕上げ PCB 製造

高級PCB製造

起源の場所:

中国

ブランド名:

Suntek Electronics Co., Ltd

証明:

ISO9001 ISO13485 IATF16949 UL

モデル番号:

2024-PCBA-095

連絡 ください
引金 を 求め て ください
製品詳細
材料:
FR4,Al,PI
厚さ:
1.6mm
銅:
35um
レイヤー:
2層
表面塗装:
HASL,ENIG,OSP,ハードプレート,浸泡スチール
X線の点検:
BGA,OFN,QFPの底パッド
溶接マスクの色:
黄色 緑
シルクスクリーン色:
白い
阻力制御:
そうだ
内部の銅:
1.2ミリ
ハイライト:

高性能PCB製造

,

鉛のない表面仕上げ PCB 製造

,

高級PCB製造

支払いと送料の条件
最小注文数量
1pcs
価格
Customized products
パッケージの詳細
ESD袋と紙箱によって
受渡し時間
すべての部品がキットされてから5〜7日
支払条件
TT,ペイパール
製品説明

UPS製品向け高性能・高機能PCB製造、鉛フリー表面処理

Suntek契約工場:

Suntek Groupは、PCB、PCBアセンブリ、ケーブルアセンブリ、ミックス技術アセンブリ、ボックスビルディングのワンストップソリューションを提供するEMS分野の専門サプライヤーです。ISO9001:2015、ISO13485:2016、IATF 16949:2016、UL E476377認証を取得しています。世界中のクライアントに競争力のある価格で高品質な製品を提供しています。



能力概要:



仕様 詳細
材料タイプ FR-1、FR-4、CEM-1、アルミクラッド、PI
材料厚さ(mm) 0.4、0.6、0.8、1.0、1.2、1.6、2.0
層数 1~8層
最大基板サイズ 23.00インチ x 35.00インチ(580mm*900mm)
IPCクラス クラスII、クラスIII、クラス1
環状リング 5ミル/サイド以上(最小設計)
表面処理

はんだ(HASL)、鉛フリーはんだ(HASL)、ENIG(無電解ニッケル

金めっき)、OSP、イマージョンシルバー、イマージョン錫、イマージョンニッケル、

ハードゴールド、その他

銅重量 0.5OZ-2OZ
トレース/スペース幅 3ミル以上
ドリルクリアランス 0.1mm(レーザードリル)
メッキスロット 0.036以上
最小穴径(仕上がり) 0.1mm以上
金メッキフィンガー 1~4エッジ(30~50ミクロン金)
SMDピッチ 0.080インチ - 0.020インチ - 0.010インチ
はんだマスクタイプ LPI光沢、LPI-マット、SR1000
はんだマスクの色 緑、赤、青、黒、白、黄
レジェンドの色 白、黄、黒、赤、青
CNCルートポイント 任意
最小ルート幅 0.031インチ
スコアリング 直線、ジャンプスコアリング、パネルエッジツーエッジ、CNC*
ボディゴールド HARD*、IMMERSION*(最大50ミクロン金)
データファイル形式 Gerber 274x(エンベッダーアパーチャ付き)
FAB図面形式 DXF、HPGL、DWG、PDF、Gerber
E.Tテスト フライングプローブ、片面、1upプレート、クランプシェル、ネットリスト
皿穴/ザグリ穴 直径0.250まで利用可能
インピーダンス制御 はい
ブラインドビア/ベリードビア はい
剥離可能マスク はい
カーボン はい

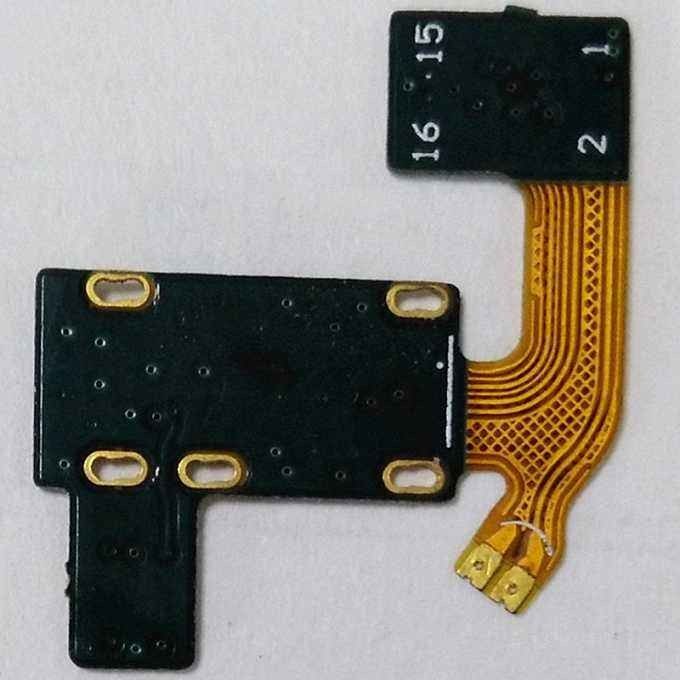

リジッドフレキシブル

リジッドフレキシブルPCB基板は、真空ラミネーションによって剛性とフレキシブルなプリント回路基板で構成されています。

フレキシブルリジッドPCBは、幅広い用途に理想的に適した剛性とフレキシブルな領域の両方を備えたプリント回路基板です。典型的なリジッドフレキシブルPCB回路には、それぞれの間にあるフレキシブルまたはリジッド絶縁材料で構成される2つ以上の導電層が含まれています。外層には、露出したパッドまたはカバーのいずれかがあります。導体は剛性層にあり、めっきスルーホールは剛性層とフレキシブル層の両方にあります。


アセンブリ能力:

SMTアセンブリ、BGAアセンブリ、スルーホールアセンブリ、混合アセンブリ、リジッドフレキシブルPCBアセンブリサービス、

電気機械アセンブリ、ボックスビルドアセンブリ、製品アセンブリ、ケーブルアセンブリ。

IPC 610クラス2およびクラス3を含む幅広い規格に準拠。





当社のサポート

コストの透明性、BOMコストの内訳共有を保証します

グローバルな部品サプライヤーがいます。

スケジュールの遅延や製品の品質問題について顧客に助言するための書面によるプロセスがあります。:

(1)顧客サービス手順

(2)RMA手順

(3)8Dレポート

(4)顧客サービスにおけるPDCA(Plan-Do-Check-Action)

苦情、問題、問い合わせに24時間以内に対応します。:

(1)週次レポート

(2)コミュニケーション時間をレビューするための顧客サポートチーム

(3)顧客満足度アンケート

アフターサービス:

(1)すべての製品に対して1年間の保証期間

(2)FOC修理

(3)不良品を交換するための迅速な補償部品。



私たちの目標

常に競争力のある価格、高品質、迅速な納品製品を提供しようとしています。





高度な製造設備、専門技術、専門の

エンジニアチーム、購買チーム、品質チーム、管理チームがあり、

高品質な製品と納期厳守を保証します。当社の製品は、

産業用制御、自動車、電気通信、医療機器、家電製品などに広く使用されています。
