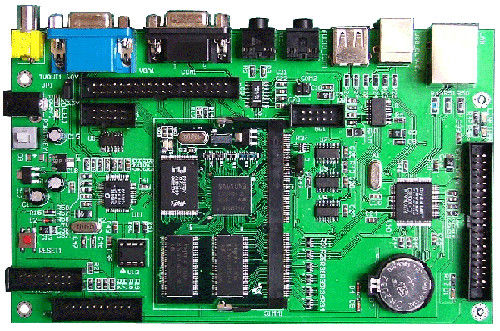

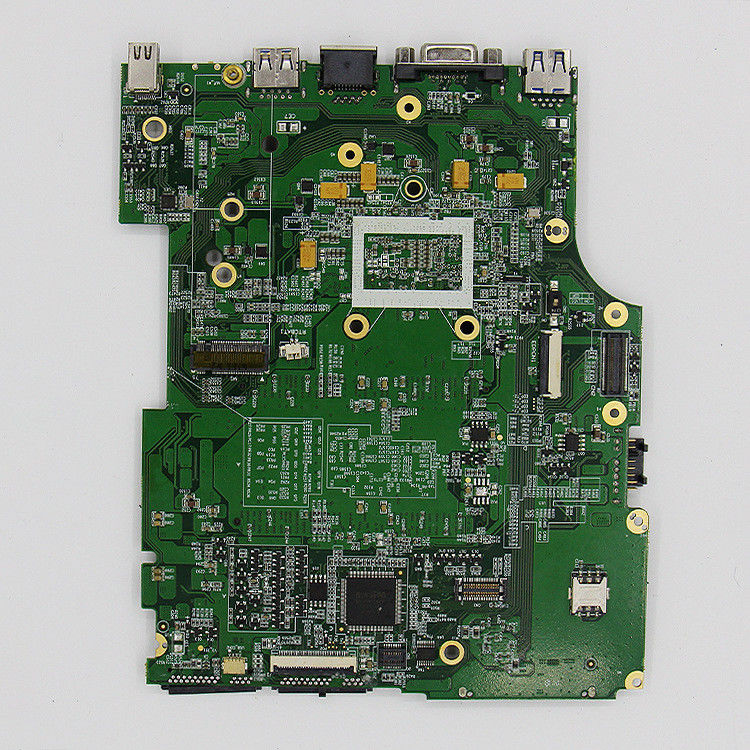

PCB製造工場とENIG/OSP/HASL表面仕上げの組み立て

PCB製造工場とENIG/OSP/HASL表面仕上げの組み立て

HASL 表面仕上げPCB組成

OSP 表面仕上げPCB組成

ENIG 表面仕上げPCB組成

起源の場所:

中国/カンボジア

ブランド名:

Suntek

証明:

ISO9001, ISO13485, TS16949 and UL E476377

モデル番号:

F56652

連絡 ください
引金 を 求め て ください
製品詳細
基礎材料:
FR4,ロジャーズ,ゲテック,ハロゲンフリー,低Dk/低Df
建設 材料:
RCC,FR4
最大レイヤー:
38L
ミンホール mm ((mil):
0.2■ (8)
ミン 土地 mm ((mil):
0.4(16)
ミニ IVH 穴/土地 サイズ um ((mil):
150/300 (※6/12)
レーザーで穴を埋めること:
そうだ
最高の銅の厚さ:
8oz
表面塗装:
ENIG/OSP/HASL/Au 塗装/浸水スチール
支払いと送料の条件
最小注文数量
5個
価格
Based on Gerber
パッケージの詳細
60*40*30cmの紙箱とESD袋
受渡し時間
すべてのパーツが収集されてから1〜2週間後
支払条件
T/T,Paypal メールで受け取る
供給の能力
100個/時間
製品説明

PCB製造工場とENIG/OSP/HASL表面仕上げの組み立て 0

Suntek Groupは、PCB/FPCアセンブリ、ケーブルアセンブリ、ミックステクノロジーアセンブリ、ボックスビルディングのワンストップソリューションを提供するEMS分野のリーディングサプライヤーです。

Suntek Electronics Co., Ltdは、主要な施設として中国湖南省にあります。

BLSuntek Electronics Co., Ltdは、新しい施設としてカンボジアのKandal州にあります。

ISO9001:2015、ISO13485:2016、IATF 16949:2016、UL E476377の認証を取得しています。

世界中のクライアントに、競争力のある価格で高品質な製品を提供しています。



高品質な製品と納期厳守を保証するために、高度な製造設備と技術、専門のエンジニアチーム、購買チーム、品質チーム、管理チームを擁しています。

当社の製品は、産業用制御、自動車、電気通信、医療機器、家電製品などに幅広く使用されています。



当社のコアは「品質が市場を勝ち取り、アイデアが未来を創造する」です。



中国とカンボジアに2つの工場があります。



PCB製造工場とENIG/OSP/HASL表面仕上げの組み立て 1

当社は以下を提供しています:

-PCB/FPC製造

-部品調達

-PCB/FPCアセンブリ

-カスタムケーブル/ハーネスアセンブリ

-ボックスビルド

以下のようなサービスを提供しています:

-SMT、THT、BGA、0201チップアセンブリ

-AOI、X線、ICT、FT、バーンイン

-コンフォーマルコーティングまたは接着

-ハイミックス、小~中ボリューム

ISO9001、ISO13485、TS16949、ULの認証を取得しています。

PCB製造工場とENIG/OSP/HASL表面仕上げの組み立て 2

なぜSuntekを選ぶのか?

経験豊富で信頼できるメーカーとして、Suntekは、強力なチームと共に、グローバルなお客様の多様なプロジェクト要件に対応するため、PCB製造とPCBアセンブリを含むワンストップサービスを提供しています。お客様は、1か所だけで最高品質で有利な価格で製品を完成させるために、時間と費用を節約できます。

即時見積もり

お客様のプロジェクトに関するすべての仕様について、24時間から48時間以内に即時見積もりと肯定的なフィードバックをお届けします。

強力なチーム

当社の専門的で経験豊富な専門家とエンジニアが、PCB設計からターンキーPCBアセンブリまで、常に技術サポートを提供します。すべての質問は、遅延なく全プロセスで回答できます。

自動化された設備

すべての高度な自動化設備は、作業効率とコスト効率の向上に役立ちます。最高品質で競争力のある価格の基板を納期通りにお届けするために、あらゆる努力をいたします。

アフターサービス

すべてのお客様のすべての注文を追跡します。当社のカスタマーサービス担当者がオンラインで対応し、すべてのプロセスで即時更新を提供します。

よくある質問:

PCB製造工場とENIG/OSP/HASL表面仕上げの組み立て 3



Q1: PCB製造にはどのようなファイルを使用しますか?

A1: Gerber、BOM、図面。

Q2: 品質をどのように保証しますか?



A2: 当社の製品はすべて100%Eテスト済みです。PCBアセンブリは、100%AOI、ICT、FT、目視検査、BGAの100%X線検査を実施しています。

Q3: 御社を訪問できますか?



A3: もちろん、ぜひ当社にお越しください。Suntekは、中国湖南省長沙市星沙工業団地にあります。

Q4: リードタイムはどのくらいですか?



A4: サンプルには3~5営業日、バッチ生産にはファイルと数量に基づいて7~10営業日かかります。PCBアセンブリには15~20営業日かかります。

Q5: お客様の情報とファイルを秘密にしますか?



A5: もちろんです。お客様の設計を保護するために、企業秘密を保持することが当社の基本原則です。NDAはいつでも署名できます。

Q6. どのように連携しますか?



A6: -PCBレイアウトファイル、BOMリストをメールで送信してください。

- 12時間以内に返信確認を行い、3~5日以内にオファーに返信します。

- お客様が価格、注文、支払い条件を確認するのを待ちます。

- 注文を進めます。

PCB-PCBA、コンポーネント、ケーブルの主な輸出市場



PCB製造工場とENIG/OSP/HASL表面仕上げの組み立て 4





- アジア

- オーストラリア

- 中南米

- 東ヨーロッパ

- 北米

- 西ヨーロッパ



PCB製造工場とENIG/OSP/HASL表面仕上げの組み立て 5
