起源の場所:
中国
ブランド名:
Suntek Electronics Co., Ltd
証明:
ISO9001:2015,ISO13485:2016,IATF 16949:2016 and UL E476377 certified
モデル番号:
2024-PCB-014

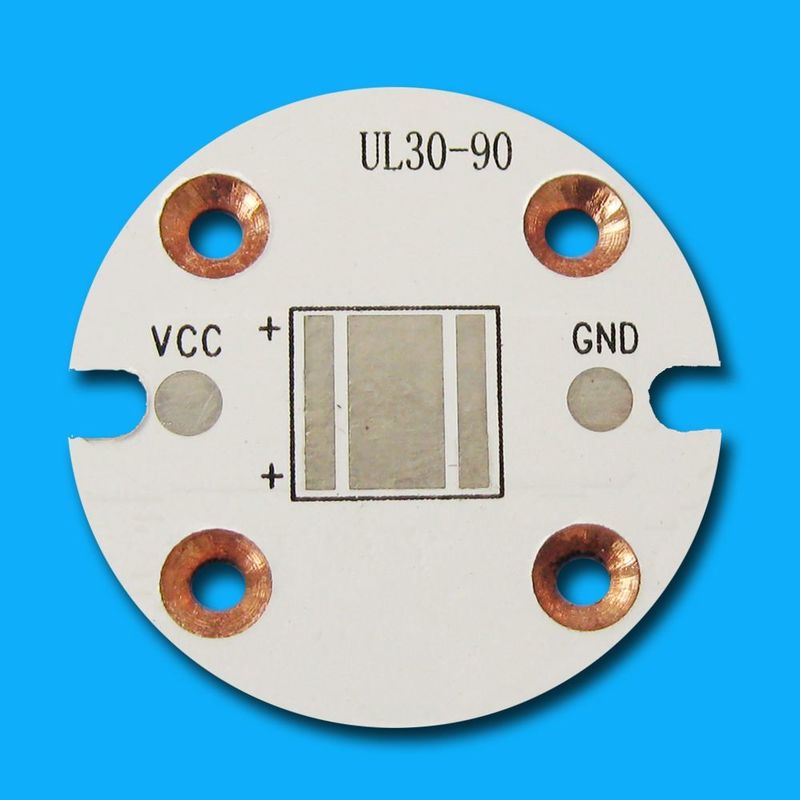

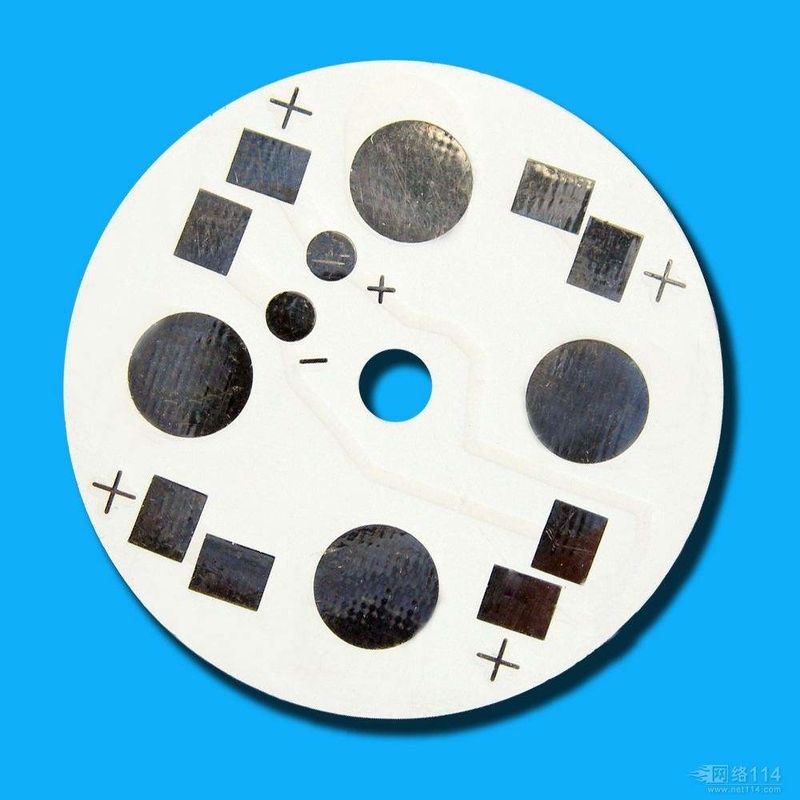

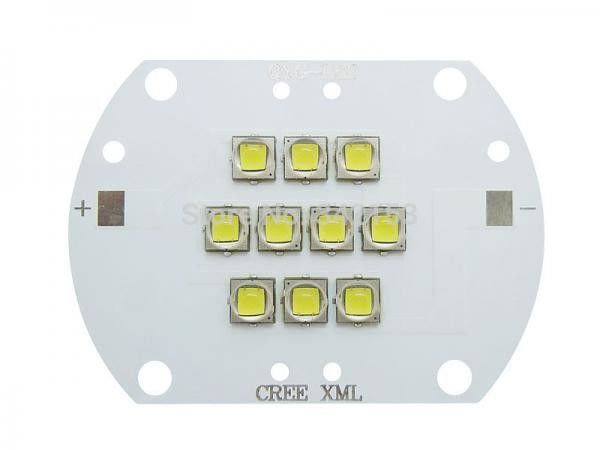

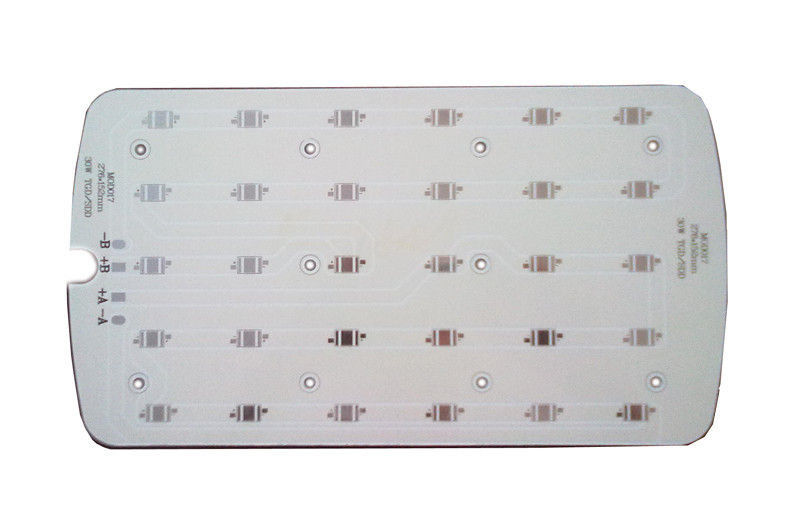

自動化制御アプリケーション向けカスタムメタルPCB、短納期と競争力のある価格
プリント基板（PCB）とプリント基板アセンブリ（PCBA）は、どちらもエレクトロニクス業界で重要な用語です。一部の人々はそれらを同じ意味で使用しますが、実際には2つの異なるものです。
これらの2つの用語の主な違いは、PCBが空白の回路基板を指すのに対し、PCBAは、基板が正常に機能するために必要なすべての電子部品を含む基板を指すことです。PCBは、必要なコンポーネントが配置されていないため、まだ機能していません。一方、PCBAは完全で機能的な基板です。PCBとPCBAは同じプロセスの2つの異なる部分であり、PCBAは既存のPCBの上に構築されます。
能力概要：
高精度多層回路基板
材料：FR-4 1.6T1/1/1/1 OZ
最小線幅/
線間距離：6/6mil
最小開口部：0.3mm
表面仕上げ：黒色マスキングオイルニッケルゴールド6層
用途：家電制御マザーボード
|
注文条件
|
標準納期
|
最速納期
|
|
プロトタイプ（<20個)
|
2日
|
8時間
|
|
少量（20〜100個）
|
6日
|
12時間
|
|
中量（100〜1000）
|
3日
|
24時間
|
|
量産（>1000）
|
BOMによる
|
BOMによる
|
PCBAの能力：
よくある質問：
Q1. PCBの見積もりにはどのようなファイルが必要ですか？
A：PCBファイル（ガーバー）
Q2. MOQと最速の納期は？
A：SuntekにはMOQはありません。少量から大量生産まで柔軟に対応できます。サンプルは3〜5営業日、量産は7〜10営業日かかります。
Q3. PCBの見積もりには、どのようなファイル形式が必要ですか？
A：Gerber、Protel 99SE、DXP、PADS 9.5、AUTOCAD、CAM350が利用可能です。
Q4. PCB基板のテスト方法は？
A：AOI、フライプローブテスト、テキストフィクスチャテスト、FQCなど（ベアPCBの場合）。
当社のサポート
コストの透明性、BOMコストの内訳の共有を保証します
グローバルなコンポーネントサプライヤーがいます。
スケジュールの遅延や製品品質の問題について、お客様にアドバイスするための書面によるプロセスがあります。以下による：
(1)カスタマーサービス手順
(2)RMA手順
(3)8Dレポート
(4)カスタマーサービスにおけるPDCA（Plan-Do-Check-Action）
苦情、問題、問い合わせに24時間以内に対応します。以下による：
(1)週次レポート
(2)コミュニケーション時間をレビューするためのカスタマーサポートチーム
(3)顧客満足度アンケート
アフターサービス：
(1)すべての製品に対して1年間の保証期間
(2)FOC修理
(3)欠陥品を交換するための迅速な補償部品
高度な製造設備、専門技術、専門のエンジニアチーム、購買チーム、品質チーム、および管理チームがあり、高品質の製品と納期厳守を保証します。当社の製品は、産業用制御、自動車、電気通信、医療機器、家電製品などに広く使用されています。
問い合わせを直接私たちに送ってください.
