多層SMTPCB印刷回路板組成 穴を通り抜きと表面マウント UL認証

多層SMTPCB印刷回路板組成 穴を通り抜きと表面マウント UL認証

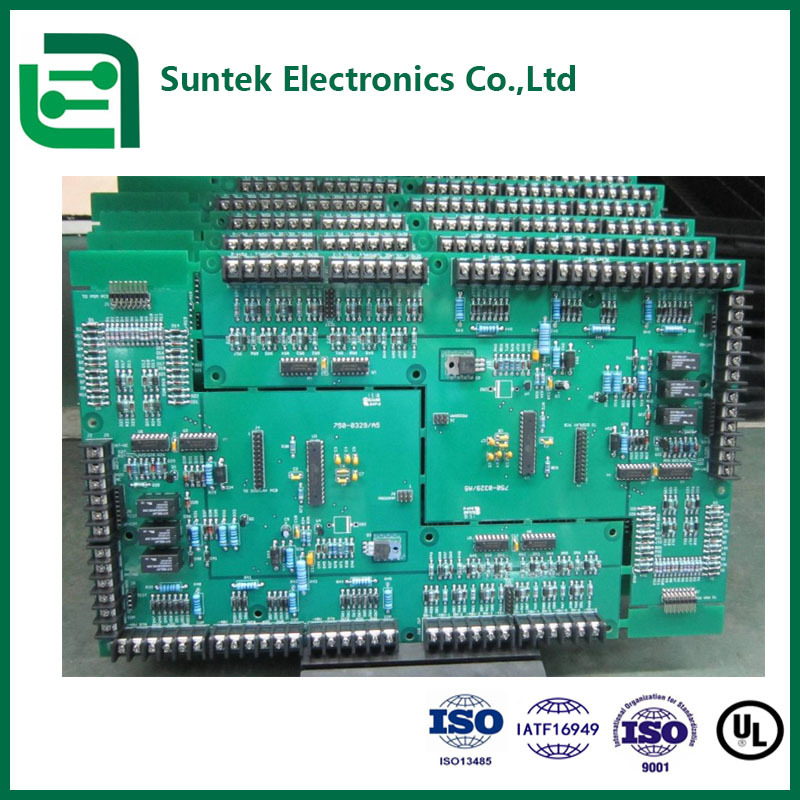

Multilayer SMT PCB Assembly FR-4

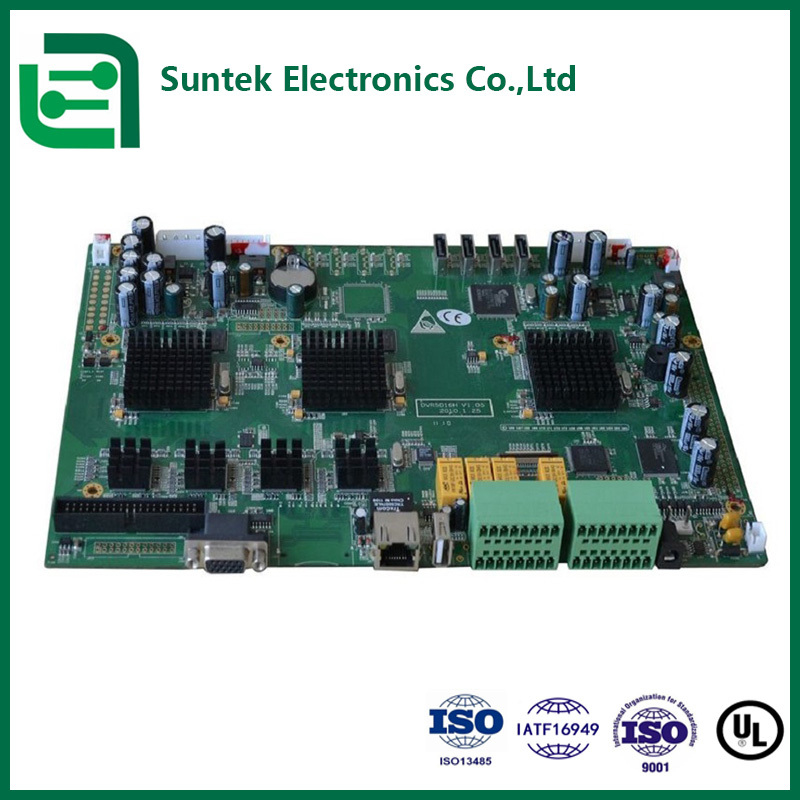

Aluminum SMT PCB Assembly

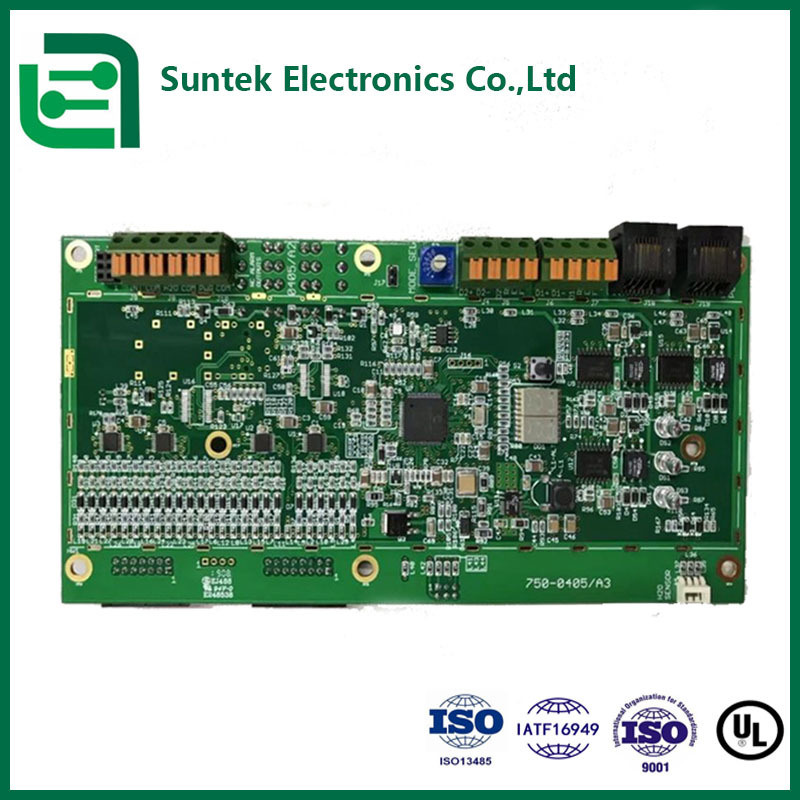

Copper Gold SMT PCB

起源の場所:

中国やカンボジア

ブランド名:

Suntek/BLSuntek

証明:

ISO9001 ISO13485 IATF16949 UL

モデル番号:

F025-036 について

連絡 ください
引金 を 求め て ください
製品詳細
Material::
FR-4 アルミ 銅 金
銅::
0.5オンス~10オンス
SMT,THT::
そうだ
はんだのマスク::
緑,青,黒,赤,白,マット色
厚さ::
1.0mm/1.6mm/2mm/4mm
RoHS::
鉛または鉛のない
層::
1L-32L
タイプ::
プリント基板 アセンブリ
穴の最小数:
0.1mm
支払いと送料の条件
最小注文数量
制限なし
価格
Customized products
パッケージの詳細
ESD袋と紙箱によって
受渡し時間
すべての部品がキットされてから5〜7日
支払条件
t/t
関連製品
連絡 ください
0086-731-84874736
今連絡してください
製品説明

多層 SMT PCB プリント基板アセンブリ スルーホールおよび表面実装 UL認証


Suntek Groupについて:

Suntek は、FCB/FPCアセンブリ、ケーブルアセンブリ、Box-buildアセンブリのワンストップソリューションを提供するEMS分野の契約サプライヤーです。

Suntek Electronics Co., Ltdは主要施設として、 中国湖南省に位置しています。

BLSuntek Electronics Co., Ltdは新施設として、 カンボジアのカンタル州に位置しています。


多層SMTPCB印刷回路板組成 穴を通り抜きと表面マウント UL認証 0


ISO9001:2015、ISO13485:2016、IATF 16949:2016、UL E476377認証を取得しており、世界中のクライアントに競争力のある価格で高品質な製品を提供しています。


GerberファイルとBOMがあれば、それを実際の製品にすることができます。

物理的なサンプルがあれば、この製品をコピーするためのリバースエンジニアリングサービスを提供できます。

お客様のアイデアがあれば、この製品を構築するための共同設計サービスを提供できます。



EMSの利点:

1) 厳格な製品責任、IPC-A-610規格を採用

2) すべてのチームが流暢な英語を話せます

3) PDCA管理ツール

4) 100% Eテスト、IQC、IPQC、FQC、OQCを含む100%外観検査

5) X線、3D顕微鏡、ICTを含む100% AOI検査

6) 高電圧試験、インピーダンス制御試験

7) ISO9001、ISO13485、IATF16949、UL認証取得

8) 最小注文数量なし

9) 少量から中量の生産に注力

10) 迅速かつ納期厳守



PCBアセンブリ能力:

項目 パラメータ
基板タイプ: リジッドPCB、フレキシブルPCB、メタルコアPCB、リジッドフレキシブルPCB
基板形状: 長方形、円形、および任意の不規則な形状
最大サイズ: 400mm * 1200mm
最小パッケージ: 0201
ファインピッチ部品: 0.25mm
BGAパッケージ: 許容
DIP容量: DIPラインとAIアセンブリライン
部品調達: Suntekがすべて、または顧客が一部委託
部品パッケージ: リール、カットテープ、チューブ&トレイ、ルースパーツ、バルク
テスト: 外観検査、AOI、X線、機能テスト
はんだの種類: 鉛または鉛フリー(RoHS準拠)アセンブリ
アセンブリオプション: 表面実装(SMT)、スルーホール(DIP)、混合技術
(SMT&スルーホール)
ステンシル: レーザーカットステンレス鋼ステンシル、ステップダウンステンシル
ファイル形式: 部品表、PCB(Gerberファイル)、Pick-N-Placeファイル(XYRS)
品質グレード: IPC-A-610 Class 2/Class 3



PCBA特殊技術:

◆ ICプログラミング

◆ BGAリワーク

◆ チップオンボード/COB

◆ 共晶はんだ付け

◆ 自動接着

◆ コンフォーマルコーティング



 アプリケーション:


多層SMTPCB印刷回路板組成 穴を通り抜きと表面マウント UL認証 1



Suntekを選ぶ理由

経験豊富で信頼できるメーカーとして、Suntekは、強力なチームとともに、プロジェクトで多様な要件を持つ世界中のすべてのお客様に、PCB製造とPCBアセンブリを含むワンストップサービスを提供しています。これにより、お客様は、最高品質でありながら有利な価格で製品を1か所だけで完成させるための時間と費用を節約できます。


即時見積もり

お客様のプロジェクトに関するすべての仕様について、24時間から48時間以内に即時見積もりと肯定的なフィードバックを受け取ることができます。


強力なチーム

当社の専門家と経験豊富なエンジニアが、PCB設計からターンキーPCBアセンブリまで、常に技術サポートを提供します。すべての質問は、時間の遅延なくプロセス全体で回答できます。


自動化された設備

すべての高度な自動化された設備は、作業効率とコスト効率を向上させるのに役立ちます。最高品質でありながら競争力のある価格の基板を時間通りにお客様に提供するために、あらゆる可能なことを行います。


アフターサービス

すべてのお客様のすべての注文を追跡します。当社のカスタマーサービス担当者はオンラインで利用可能であり、すべてのプロセスで即時更新を提供します。



当社のサポート:

コストの透明性、BOMコストの内訳共有を保証します。

グローバルな部品サプライヤーがいます。

スケジュールの遅延や製品の品質問題についてお客様に助言するための書面によるプロセスがあります。:


(1)カスタマーサービス手順

(2)RMA手順

(3)8Dレポート

(4)カスタマーサービスにおけるPDCA(Plan-Do-Check-Action)


苦情、問題、問い合わせに24時間以内に対応します。:

(1)週次レポート

(2)コミュニケーション時間をレビューするためのカスタマーサポートチーム

(3)顧客満足度アンケート


アフターサービス:

(1)すべての製品に対して1年間の保証期間

(2)FOC修理

(3)欠陥品を交換するための迅速な補償部品



EMS PCB品質管理:


多層SMTPCB印刷回路板組成 穴を通り抜きと表面マウント UL認証 2



PCBAアセンブリフローチャート:


多層SMTPCB印刷回路板組成 穴を通り抜きと表面マウント UL認証 3



よくある質問:

Q1: PCB製造にはどのようなファイルを使用しますか?

A1: Gerber、PCB。Auto CAD


Q2: 品質をどのように保証しますか?

A2: 当社の製品はすべて100%Eテスト済みです。PCBアセンブリは100%AOI、ICT、FT、および目視検査、BGAの100%X線検査です。


Q3: 御社を訪問できますか?

A3: もちろん、当社への訪問を歓迎します。Suntekは中国湖南省長沙市星沙工業団地にあります。


Q4: リードタイムはどのくらいですか?

A4: サンプルには3〜5営業日、ファイルと数量に基づいてバッチ生産には7〜10営業日かかります。PCBアセンブリには15〜20営業日かかります。


Q5: お客様の情報とファイルを秘密にしますか?

A5: もちろん、お客様の設計を保護するために、ビジネス秘密を保持することが当社の基本原則です。NDAはいつでも署名できます。


Q6. どのように連携しますか?

A6: -PCBレイアウトファイル、BOMリストをメールで送信してください

- 12時間以内に返信確認を提供し、3〜5日以内にオファーに返信します。

- お客様が価格、注文、支払い条件を確認するのを待ちます。

- 注文を進めます。



高品質の製品と納期厳守を保証するために、高度な製造設備と技術、専門のエンジニアチーム、購買チーム、品質チーム、および管理チームがあります。

当社の製品は、産業用制御、自動車、電気通信、医療機器、家電製品などで広く使用されています。



PCBA設備:

多層SMTPCB印刷回路板組成 穴を通り抜きと表面マウント UL認証 4




多層SMTPCB印刷回路板組成 穴を通り抜きと表面マウント UL認証 5



多層SMTPCB印刷回路板組成 穴を通り抜きと表面マウント UL認証 6



多層SMTPCB印刷回路板組成 穴を通り抜きと表面マウント UL認証 7
