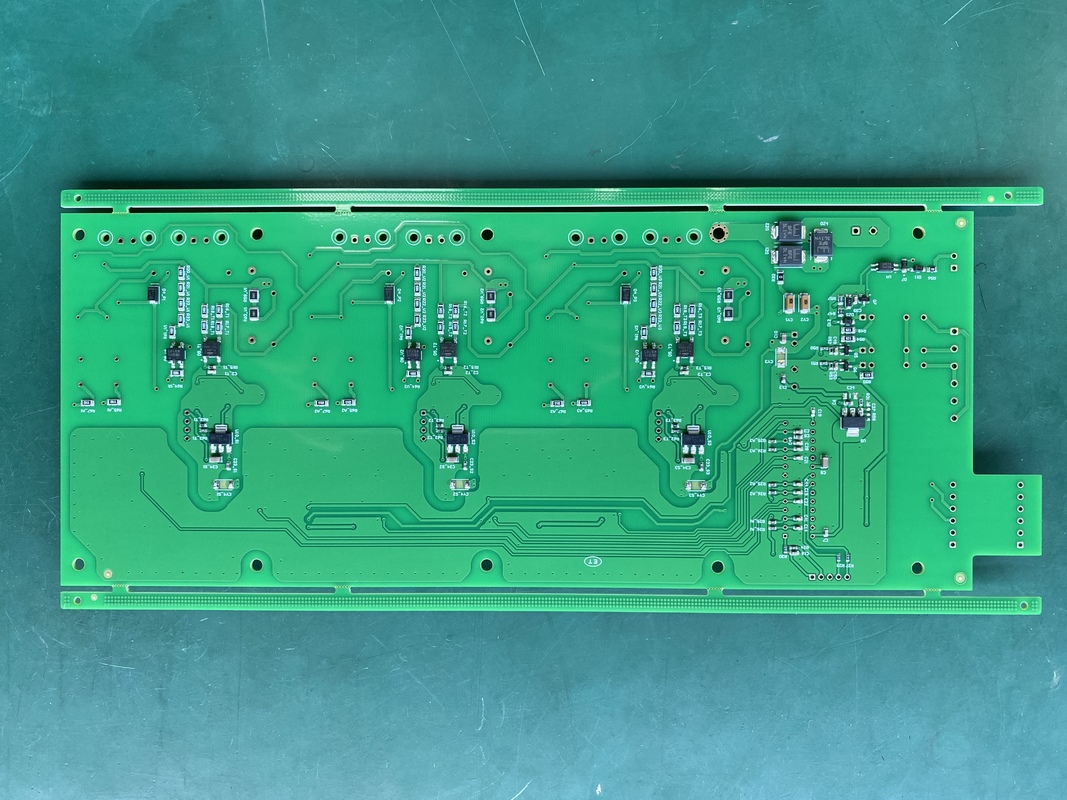

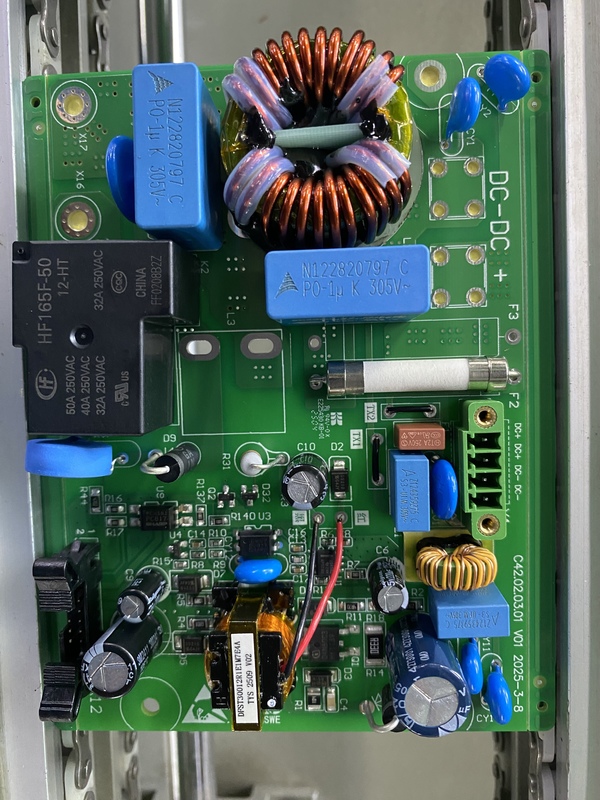

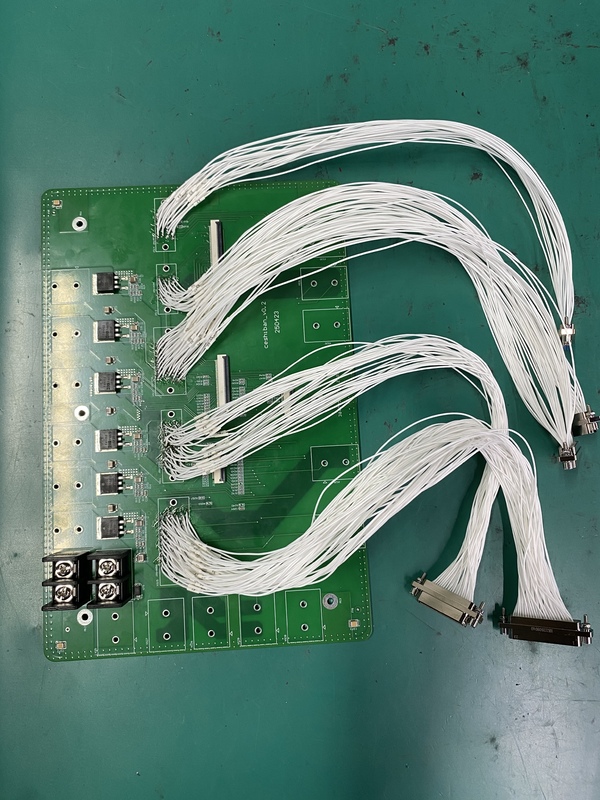

高温環境および125℃最大動作温度対応RoHS認証電源保護PCBアセンブリ

製品の説明:

電力系統保護は、電気ネットワークの安定性と信頼性を維持する上で重要な役割を果たします。これは、電力系統内の故障や異常な状態を検出し、これらの問題を迅速に隔離して損傷を最小限に抑え、広範囲にわたる停電を防ぐように設計されたさまざまなデバイスと戦略の実装を含みます。

保護リレー、回路ブレーカー、ヒューズは、電力系統を保護するための重要なコンポーネントです。これらのデバイスは連携して、電流の流れ、電圧レベル、その他の電気的パラメータを監視します。故障が検出されると、保護メカニズムが迅速に作用して、影響を受けたセクションを切り離し、それによって機器を保護し、影響を受けていないエリアのサービス継続性を維持します。

最新の電力系統保護には、デジタルリレー、通信プロトコル、自動化システムなどの高度な技術も組み込まれています。これらの改善により、保護動作の精度、速度、および調整が強化され、さまざまな運用上の課題に直面しても、電力ネットワークの全体的な効率と回復力に貢献します。

特徴:

• 製品名: 電力保護PCBアセンブリ
• 信頼性の高い動作を保証するエネルギー保護PCBアセンブリ
• 安全性を高める電流保護プリント回路基板アセンブリ
• 過負荷や故障を防ぐように設計されたエネルギー保護PCBアセンブリ
• 品質と環境への適合性についてULおよびRoHS認定を取得
• 利用可能なソルダーマスクの色: 青、緑、黒、赤、マットカラー
• 標準的なソルダーマスクの色: 緑
• さまざまな用途に対応するために最大1200*400mmのサイズ
• ISO9001、ISO13485、IATF16949、およびULによる品質管理認定

技術的パラメータ:

用途:

産業部門は、現代経済の発展と進歩において重要な役割を果たしています。これは、イノベーションと経済成長を促進する幅広い製造および生産活動を包含します。

電気自動車（EV）は、持続可能で環境に優しい輸送ソリューションを提供することにより、自動車産業を変革しています。EV市場は、技術が向上し、消費者の需要が増加するにつれて急速に拡大し続けています。

通信技術は、世界中の人々とビジネスを結びつけるために不可欠です。この分野の進歩により、より高速な情報交換が可能になり、今日のデジタル社会のバックボーンとなっています。

資本建設には、経済発展を支援する大規模なインフラプロジェクトが含まれます。これらの取り組みには、コミュニティの成長と機能に不可欠な道路、橋、および施設の建設が含まれます。

カスタマイズ:

当社の電力保護PCBアセンブリサービスは、お客様の特定のニーズに合わせて調整された完全にカスタマイズされたソリューションを提供します。中国またはカンボジアを原産地とし、各電力回路基板アセンブリは、厳格な品質管理の下で製造され、ISO9001:2015、ISO13485:2016、IATF 16949:2016、およびUL E476377によって認定されており、信頼性と安全な性能を保証します。

当社は、1個という低さの最小注文数量で電力安全PCBアセンブリを専門としており、プロトタイピングと大量生産の両方に最適です。価格は、お客様の正確な要件に基づいてアドバイスされます。

各電気保護プリント回路基板アセンブリは、出荷中の静電気や環境による損傷から保護するために、ESDおよびシールドバッグにしっかりと梱包されています。納期は注文時に確認され、お支払いはTT（電信送金）で処理されます。

当社の製品はROHSに準拠しており、環境に優しい製造慣行を保証します。ソルダーマスクは、青、緑、黒、赤、マット仕上げなど、複数の色で利用でき、標準のソルダーマスクの色は緑です。シルクスクリーンの色は白で、可読性と美観を向上させています。

最小線幅と間隔は0.1mmを維持し、すべてのアセンブリで高い精度と品質を保証します。電力保護と安全性の要件を満たす高品質の電力保護PCBアセンブリソリューションを提供する当社の専門知識を信頼してください。

サポートとサービス:

当社の電力保護PCBアセンブリ製品は、電子システムの最高レベルの安全性と信頼性を確保するように設計されています。この製品は、過電流、過電圧、短絡から保護するための高度な回路を統合し、デバイスの寿命を延ばします。

技術サポートは、インストール、構成、およびトラブルシューティングを支援するために利用できます。当社の専門家チームは、電力保護PCBアセンブリの使用中に発生する可能性のある問題に対して、迅速かつ効率的なソリューションを提供することに尽力しています。

また、お客様の特定のアプリケーション要件を満たすために、カスタム設計の変更、ファームウェアの更新、およびパフォーマンスの最適化を含む包括的なサービスも提供しています。最適なパフォーマンスを維持し、予期しない障害を防ぐために、定期的なメンテナンスと診断サービスをお勧めします。

詳細な製品ドキュメント、ファームウェアのダウンロード、およびトラブルシューティングガイドについては、当社の公式ウェブサイトのリソースセクションを参照してください。当社のサポートチームは、電力保護PCBアセンブリ製品のメリットを最大限に活用できるようお手伝いします。

梱包と発送:

当社の電力保護PCBアセンブリは、輸送中の最大限の安全性を確保するために慎重に梱包されています。各ユニットは、静電気放電による損傷を防ぐために帯電防止バッグに入れられ、次に機械的衝撃から保護するためにクッションフォームパッドが使用されます。次に、アセンブリは、取り扱いと輸送のストレスに耐えるために、頑丈な二重壁の段ボール箱にしっかりと梱包されます。

発送には、タイムリーで安全な配送を保証するために、追跡オプションを備えた信頼性の高い運送業者を使用しています。すべてのパッケージには、取り扱い手順と製品の詳細が明確に記載されています。また、特定の顧客要件を満たすために、ご要望に応じてカスタマイズされた梱包ソリューションも提供しています。

よくある質問:

Q1: 電力保護PCBアセンブリはどこで製造されていますか？

A1: 電力保護PCBアセンブリは、中国またはカンボジアで製造されています。

Q2: 電力保護PCBアセンブリにはどのような認証がありますか？

A2: ISO9001:2015、ISO13485:2016、IATF 16949:2016、およびUL E476377などの認証を取得しています。

Q3: この製品の最小注文数量は？

A3: 最小注文数量は1個です。

Q4: 電力保護PCBアセンブリはどのように梱包されていますか？

A4: 出荷中の保護を確実にするために、製品はESDバッグとシールドバッグに梱包されています。

Q5: この製品の支払い条件と納期は？

A5: お支払いはTT（電信送金）で受け付けています。納期はご注文時に確認されます。
