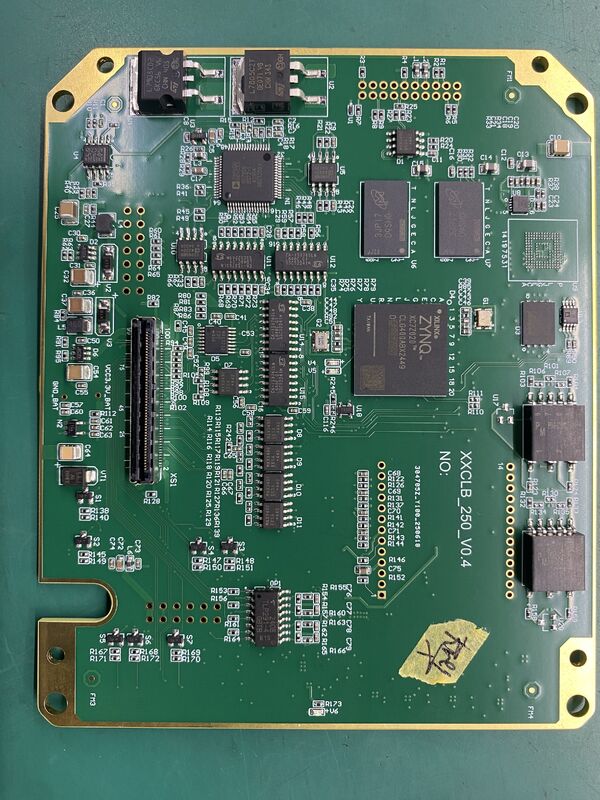

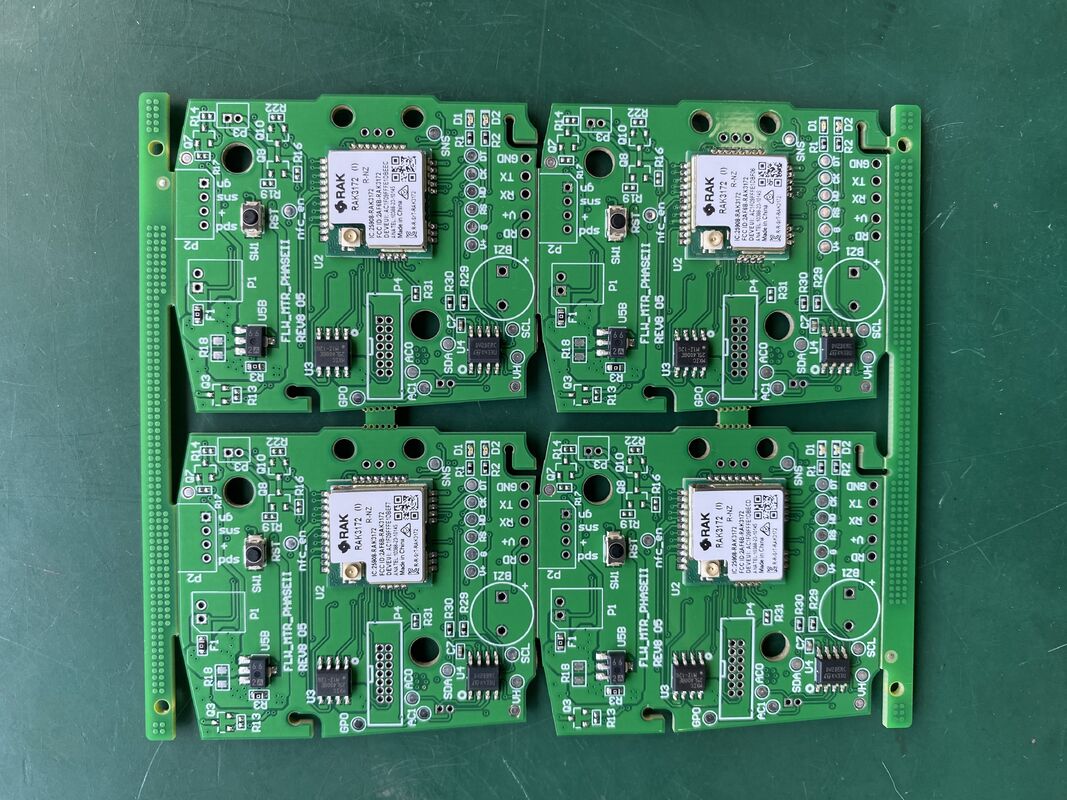

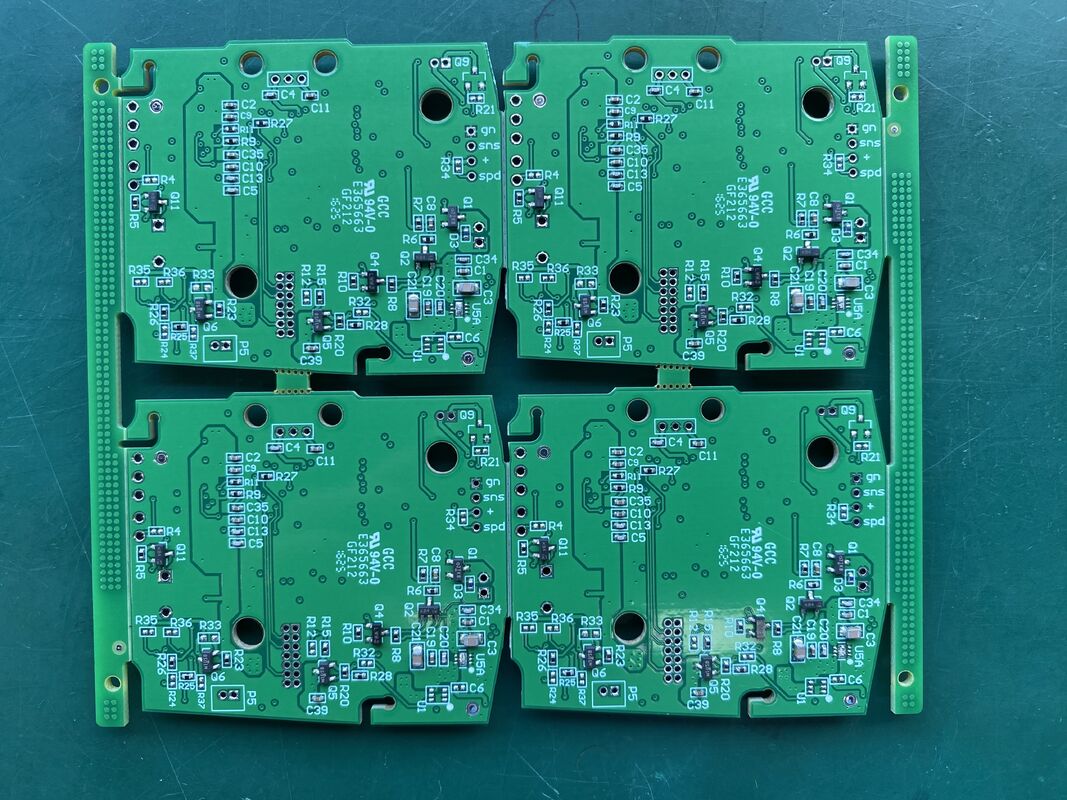

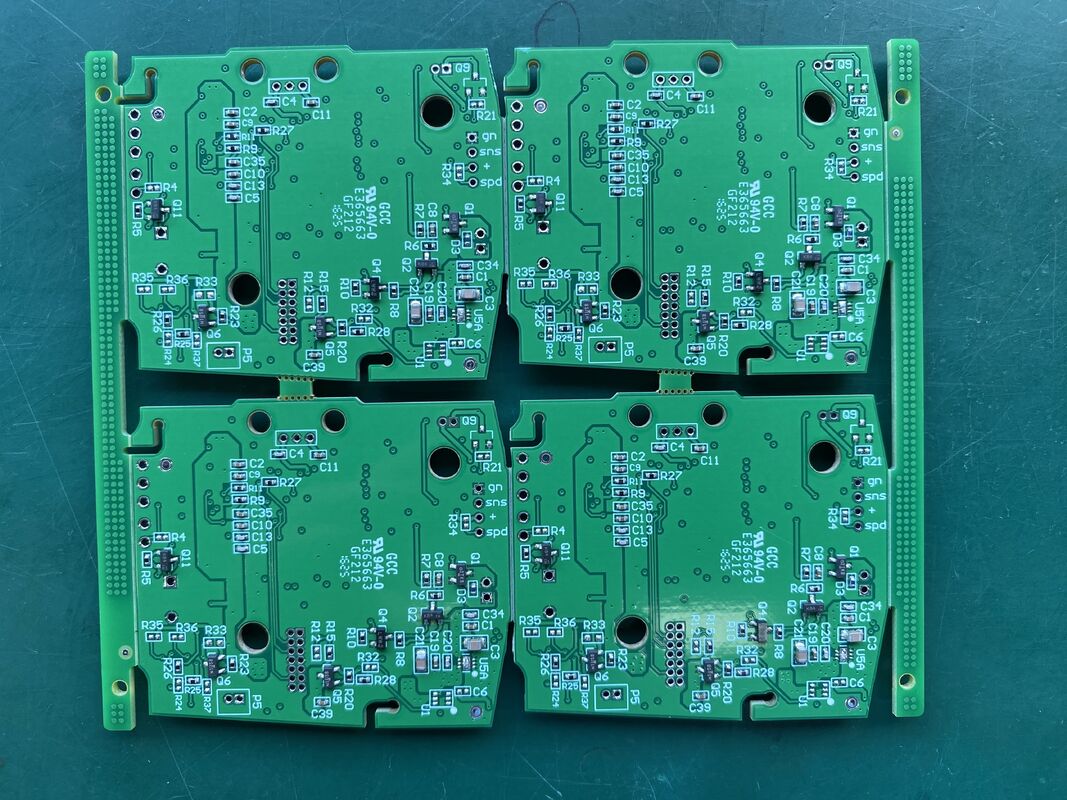

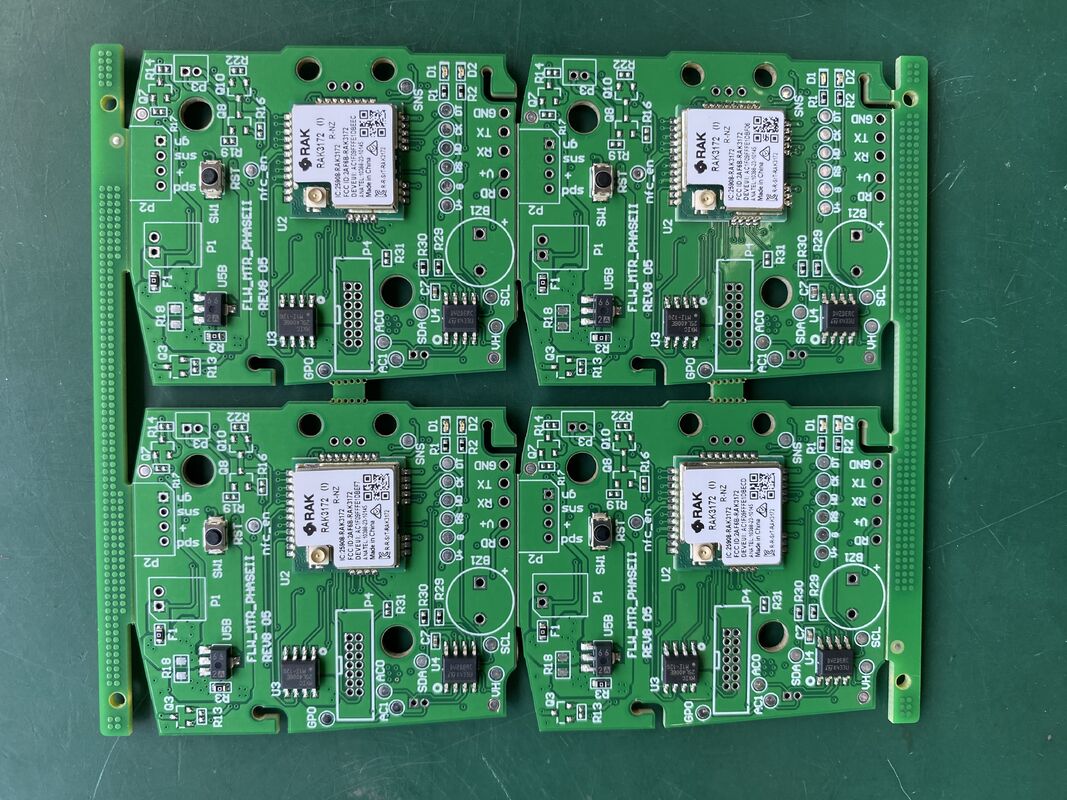

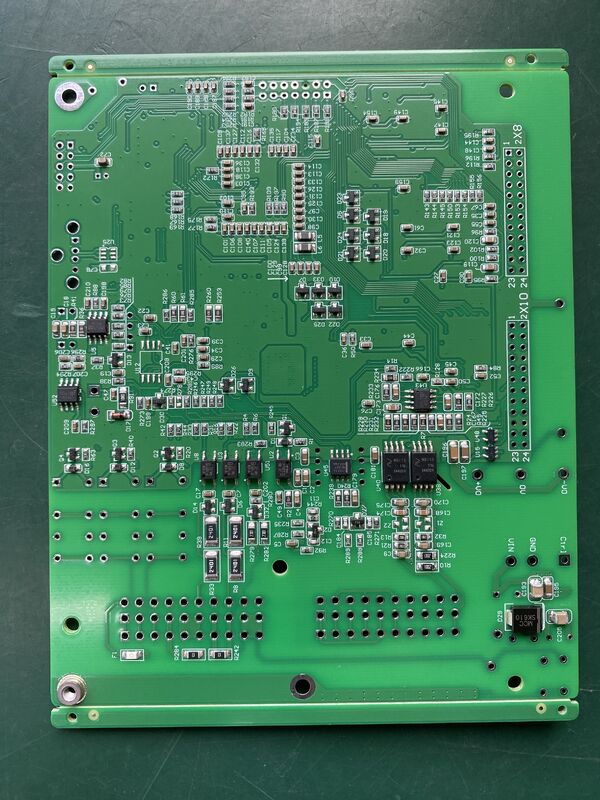

ブルーソルダーマスク カラー通信インフラストラクチャ・モジュール 安全な輸送とデータ流通を保証する外包箱

ブルーソルダーマスク カラー通信インフラストラクチャ・モジュール 安全な輸送とデータ流通を保証する外包箱

起源の場所:

中国やカンボジア

ブランド名:

Suntek Electronics Co., Ltd

証明:

ISO9001 ISO13485 IATF16949 UL

モデル番号:

2024-PCBA-6547

連絡 ください
引金 を 求め て ください
製品詳細
はんだマスク色:
ブルーグリーン電気ショック療法
PCB 品質システム:
ROHS
外のパッケージ:
カートン
PCBボード:
HDI PCB
カスタマイズされた:
はい
コミュニケーションPCB:
高Tg170と高Tg180
表面仕上げ:
ENIG,HASL 鉛のない
仕様:
PCBはサイズをカスタマイズした
支払いと送料の条件
最小注文数量
1個
価格
Customized products
パッケージの詳細
ESDバッグとカートンによって
受渡し時間
すべてのコンポーネントが装備されてから5-7日
支払条件
TT、PayPal
製品説明

製品説明:

通信PCB組は,現代の通信インフラストラクチャの厳格な要求を満たすために設計された高度な専門製品です.優れた品質と信頼性を提供することにコミットしたメーカーとして卓越した性能とコンパクトなデザインを保証するために 先進的なHDI (高密度インターコネクト) PCB技術を使用していますHDI PCB は,高速信号伝達と回路密度の増加をサポートする能力で知られています空間と効率が不可欠な通信アプリケーションに最適です

この通信PCB組の特徴の一つは,そのカスタマイズ可能性です. コミュニケーションシステムの設計と要件が大きく異なることを理解し,特定のクライアントのニーズを満たすための 調整されたソリューションを提供しています板のサイズ,層数,または特殊な部品を統合するであろうと,私たちの製造プロセスは,ユニークな仕様に対応するのに十分な柔軟性があります.最終製品が意図された用途に完全に適合していることを確認する.

この組件で利用可能なPCBボード表面仕上げオプションには,ENIG (電解のないニッケル浸水金) と鉛のないHASL (熱気溶融平準化) が含まれます.ENIG仕上げは,優れた表面平面性を提供します通信機器の長期的信頼性を維持するために不可欠です.一方,鉛のないHASL仕上げは,機能性を損なうことなく費用対効果の高いソリューションを提供しながら,環境と規制基準に準拠していますこの2つの仕上げ方法は,PCB組成が通信業界で要求される最高品質基準を満たすことを保証します.

このPCB組は,複数のタイプを組み込み,穴を通し,盲目,埋葬バイアスを使用し,電気性能向上と空間最適化により複雑な回路設計をサポートします.穴を通る経路は,堅牢な機械的な接続と信頼性の高い電気経路を提供します表面空間を占拠せずに内層間の密度の高い相互接続を可能にします.この多経路構成は,通信PCBの全体的な完整性と機能性を向上させる高周波信号を処理し,信号の整合性を維持できるようにします.

厳格な品質基準の遵守は,私たちのPCB製造プロセスの特徴です. コミュニケーションPCB組は,完全にROHS (危険物質の制限) 指示に従って,製品に鉛などの有害物質が含まれていないことを保証するこのコンプライアンスにより,製品が環境に優しいだけでなく,世界市場規制と互換性も確保できます.顧客に安全と持続可能性に関する安心感を与えること.

通信インフラストラクチャ内のアプリケーションのために特別に設計されたこのPCB組は,シームレスなデータ送信と接続性を可能にする上で重要な役割を果たします.ネットワーク機器に搭載されているかどうか要求条件下での信頼性の高い動作をサポートします. さらに,PCB 設計内に電圧上昇防止機能を組み込むことは,電圧のピークや一時的な電圧上昇から敏感な電子部品を保護するのに役立ちます.通信システムにおける一般的な課題である.この保護により,組み立ての耐久性と寿命が向上し,停止時間と保守コストが削減されます.

信頼性の高い製造業者として 最先端の技術と 厳格な品質管理の統合を優先し 業界が期待する 通信PCBアセンブリを 提供しています私たちの包括的なアプローチ設計のカスタマイゼーションから高度な表面仕上げ,マルチ-バイア実装まで,各アセンブリが通信インフラストラクチャアプリケーションでの最高性能に最適化されることを保証します.超電圧保護の導入は,システムの信頼性を向上させ,重要な通信機器を保護することで,さらに価値を高めます..

コミュニケーションPCBアセンブリは,通信業界のニーズに合わせて設計された,多機能で高性能な製品です.設計オプションをカスタマイズできるプレミアムな表面仕上げでENIGと鉛のないHASLとマルチ経路の構成により,複雑な通信回路のための堅牢なソリューションとなっています.ROHS 規格の遵守と内蔵された電圧突発防護は,その品質と信頼性を強調します現代の通信インフラストラクチャの不可欠な要素となっています.経験豊富な製造者と提携することで,顧客は卓越性のために設計された製品を受け取り,今日の接続世界の重要な要求に対応するように設計されています.



特徴:

  • 製品名:通信PCB組
  • 応用分野: 5G通信
  • 通信PCB:高Tg170と高Tg180
  • PCB 品質システム: ROHS に準拠
  • 阻力制御:はい
  • 溶接マスク カラーオプション: 青,緑,など
  • 通信インフラストラクチャに特化した信頼性の高い製造者によって設計された
  • 製造者は通信機器の最適な性能のための高品質基準を保証します


技術パラメータ:

製品名 通信PCB組成
PCB 層 6 層
カスタマイズ そうだ
阻力制御 そうだ
穴の直径 0.1mm
溶接マスクの色 青や緑などです
PCBボード HDI PCB
適用分野 5G通信
表面仕上げ ENIG,HASL 鉛のない
外包 カートン
特別 な 特徴 強い電流,電波保護,厚い銅


応用:

通信PCBアセンブリは,特に5G通信業界の高度な要求のために設計された重要な部品です. 高品質のPCBソリューションを専門とするメーカーとして,現代の通信システムに伴う厳格な要求を理解していますこの製品は,5Gネットワークに特有の高周波伝達に不可欠な最適な信号完整性を確保するために,正確なインペデンス制御で設計されています.ボード全体で一貫したインピーダンスを維持する能力は,信号損失と干渉を減らすコミュニケーションの全体的なパフォーマンスを向上させる.

0.2~6mmの多角的なボード厚さ範囲で,通信PCB組は様々な設計要件に対応します.5Gインフラストラクチャ内の幅広いアプリケーションに適しているコンパクトなモバイルデバイス,ベースステーション,またはネットワークルーターで使用されます.厚さの柔軟性により,設計者は特定のニーズに応じて物理的および電気的特性を最適化することができます.ENIG (電解のないニッケル浸し金) と鉛のないHASL (熱気溶接平面化) を含む表面仕上げオプションは,優れた溶接性と耐久性を提供します.通信機器でよく見られる高電流条件下でも信頼性の高い接続を確保する.

この頑丈なPCB組は 高性能通信と信頼性が不可欠なシナリオに最適です安定した電源配送と最小限の信号歪みが不可欠な 5G ベースステーション内の重電流アプリケーションで広く使用されていますこの製品を導入する製造者は,優れた製造品質と一貫した性能から恩恵を受け,使用寿命が長く,保守コストが低くなります.板の様々な表面仕上げとの互換性により,厳しい環境条件に耐える屋外通信塔や産業通信装置に適しています

通信PCB組は 5G通信の最先端のソリューションを提供することに焦点を当てたメーカーにとって好ましい選択肢として挙げられます調整可能な板の厚さ通信産業の要求の高い基準を満たすことを保証します. 重流シナリオやコンパクトデバイスで使用される場合でも,この製品は,データのシームレスな転送をサポートします.低レイテンシーで高速な通信ネットワークの次世代を世界的に可能にする.



カスタマイズ:

私たちの通信PCB組立製品では,製造者の特定のニーズを満たすための包括的なカスタマイズサービスを提供しています.高品質のHDIPCBボードを製造し,優れた性能と信頼性を保証しています.表面仕上げの選択肢には,ENIGとHASLの鉛フリーが含まれ,組み立て物の優れた溶接性と耐久性を提供します.

私たちは,すべての材料とプロセスが環境と安全基準に適合することを保証して,ROHS PCB品質システムに厳格に遵守しています.溶接マスクの色は,青のような様々なオプションで提供されていますデザインの好みに合わせて

最小の穴径0.1mmの 製造プロセスにより 複雑な精密な回路設計を サポートしています 高度な通信アプリケーションに最適です通信機器の安全性と長寿性を高めるため 超電圧保護機能も組み込みます.

信頼性の高い製造ソリューションのために 私たちの通信PCB組装のカスタマイズサービスを選択してください 専門的な要件と業界標準に合わせて.



サポートとサービス

私たちの通信PCB組成製品は,最適なパフォーマンスと信頼性を保証することにコミットした専用の技術サポートチームによってサポートされています.設計コンサルティングを含む包括的なサービスを提供します通信システムの特殊なニーズを満たすため 組み立てのトラブルシューティングや 生産後のテストです

私たちの専門家は 部品の選択,レイアウトの最適化, 信号の整合性分析を手伝って PCBの機能性を向上させます開発プロセスを簡素化するためにファームウェア統合サポートと互換性検証も提供します.

通信PCBの使用期間を延長するために 修理・リニューアルサービスを提供していますダウンタイムを防ぐために設計された定期的なメンテナンスプログラムとともに,一貫した動作を確保.

品質へのコミットメントは 徹底したドキュメントとユーザーマニュアルによって裏付けられています効率的にアセンブリを維持し,トラブルシューティングを行うための知識であなたのチームをエンパワーするためのトレーニングセッション.



梱包と輸送:

通信PCB組成品は,輸送中に最大限の保護を確保するために慎重にパッケージ化されています. 各組成品は,静電放出による損傷を防ぐために,反静電袋に配置されています.衝撃や振動を吸収するためのマッサージされた包装材料.

梱包された商品は,粗い扱いに耐えるように設計された 頑丈で波紋紙の箱に安全に梱包されます.各PCB組を隔離し安全にするため,追加の内部分隔器とパッディングが使用されます..

標準,急送,貨物など,様々な配送オプションを提供しています.すべての出荷物 追跡され 保証され 迅速かつ安全な配送を保証します.

発送前に,各通信PCBアセンブリは,すべての技術仕様と顧客の要件を満たすことを確認するために徹底的な品質検査を受けます.

私たちの物流チームは信頼性の高い運送会社と緊密に連携し 商品が間に合って 完璧な状態で届くようにしています

ブルーソルダーマスク カラー通信インフラストラクチャ・モジュール 安全な輸送とデータ流通を保証する外包箱 0ブルーソルダーマスク カラー通信インフラストラクチャ・モジュール 安全な輸送とデータ流通を保証する外包箱 1
