高Tg170および高Tg180通信PCB組成 産業用アプリケーションと電子システムのためのソリューションを提供する

高Tg170および高Tg180通信PCB組成 産業用アプリケーションと電子システムのためのソリューションを提供する

高Tg170通信PCB組

高Tg180工業用PCB組成

電子システム 保証付きPCB組成

起源の場所:

中国やカンボジア

ブランド名:

Suntek Electronics Co., Ltd

証明:

ISO9001 ISO13485 IATF16949 UL

モデル番号:

2024-PCBA-9669

連絡 ください
引金 を 求め て ください
製品詳細
PCB層:
6 層
インピーダンス制御:
はい
ビアタイプ:
スルーホール、ブラインド、埋め込み
最低の穴径:
0.1mm
はんだマスク色:
ブルーグリーン電気ショック療法
PCBボード:
HDI PCB
表面仕上げ:
ENIG,HASL 鉛のない
仕様:
PCBはサイズをカスタマイズした
支払いと送料の条件
最小注文数量
1個
価格
Customized products
受渡し時間
すべてのコンポーネントが装備されてから5-7日
支払条件
TT、PayPal
関連製品
連絡 ください
今連絡してください
製品説明

製品の説明:

通信PCBアセンブリは、最新の通信システムの厳しい要求に応えるように設計された、高度で信頼性の高いソリューションです。この製品は、優れた信号完全性、強化された電気的性能、および優れた機械的強度を保証する洗練された6層PCB構成を特徴としています。多層設計は、複雑な回路レイアウトと高密度コンポーネントに対応するために不可欠であり、堅牢な通信機能を必要とするアプリケーションに最適です。

この通信PCBアセンブリの中核は、HDI(高密度相互接続)PCBボード技術です。HDI PCBは、より細い線とスペース、より小さなビア、およびより高い接続パッド密度をサポートする能力で知られており、コンパクトで高性能な通信デバイスに不可欠です。このアセンブリでのHDI技術の使用により、より小さなフォームファクタでより多くの機能を実現でき、メーカーはより効率的でコンパクトな通信機器を製造できます。

インピーダンス制御は、この通信PCBアセンブリの重要な機能であり、信号伝送がボード全体で安定し、歪みのない状態を保つことを保証します。制御されたインピーダンスは、高周波通信回路において、信号の反射とクロストークを最小限に抑え、それによって全体的な信号品質と信頼性を向上させるため、不可欠です。この機能は、高速データ伝送や、信号完全性の維持が最優先される高感度RF信号を含むアプリケーションで特に重要です。

この製品で利用可能な表面仕上げオプションには、ENIG(無電解ニッケル浸漬金)とHASL(熱風はんだレベリング)鉛フリーが含まれます。ENIG仕上げは、優れた耐食性と長い保管寿命を備えた平坦で半田付け可能な表面を提供し、微細ピッチコンポーネントや高度なアセンブリプロセスに非常に適しています。一方、HASL鉛フリー仕上げは、信頼性の高いはんだ接合と優れた濡れ性を保証する環境に優しいオプションです。これらの表面仕上げは、通信PCBアセンブリが厳格な品質基準を満たし、さまざまなアセンブリ技術と互換性があることを保証します。

この通信PCBアセンブリのもう1つの注目すべき属性は、その設計に組み込まれているさまざまなビアタイプです。この製品は、スルーホール、ブラインド、およびベリードビアを特徴としており、これらが連携してPCBの電気的性能とルーティングの柔軟性を向上させます。スルーホールビアはボード全体を完全に通過し、ブラインドビアはボード全体を通過することなく外層を1つ以上の内層に接続し、ベリードビアは内層のみを接続します。このビアタイプの多様性により、最適化された信号パス、寄生インダクタンスの低減、およびコンポーネント密度の増加が可能になり、すべてが優れた通信性能に貢献します。

この通信PCBアセンブリは、品質、精度、および革新へのコミットメントで知られる評判の良いメーカーによって製造されています。メーカーは、最先端の製造技術と厳格な品質管理措置を採用し、各PCBアセンブリが業界最高の基準を満たしていることを保証します。このメーカーが提供する主な機能の1つは、PCBスタックアップ内に厚い銅層を含めることです。厚い銅は、ボードの電流容量を強化し、熱管理を改善し、アセンブリの全体的な耐久性を向上させます。これにより、通信PCBアセンブリは、電力消費量の多い通信デバイスや要求の厳しい動作環境に特に適しています。

要約すると、通信PCBアセンブリは、高度なHDI PCB技術、6層構造、正確なインピーダンス制御、多様なビアタイプ、およびENIGや鉛フリーHASLなどのプレミアム表面仕上げオプションを組み合わせた、トップクラスの製品として際立っています。厚い銅の統合とメーカーによる専門的な職人技により、このアセンブリは、優れた電気的性能、機械的堅牢性、および長期的な信頼性を提供します。複雑な信号と厳しい環境条件を処理できる優れたPCBアセンブリを必要とする、最先端の通信機器を構築することを目指すメーカーや開発者にとって理想的な選択肢です。



特徴:

  • 製品名: 通信PCBアセンブリ
  • 仕様: PCBカスタマイズサイズ
  • 表面仕上げ: ENIG、HASL鉛フリー
  • インピーダンス制御: はい
  • PCB品質システム: ROHS準拠
  • ビアタイプ: スルーホール、ブラインド、ベリード
  • 高品質PCBアセンブリを専門とする信頼できるメーカーによって設計
  • 信頼性の高い通信性能を保証するための強化されたサージ保護機能
  • 最適な回路安全性のために統合された高度なサージ保護メカニズム


技術的パラメータ:

製品名 通信PCBアセンブリ
PCB層 6層
アプリケーション分野 5G通信、通信インフラ
インピーダンス制御 はい
仕様 PCBカスタマイズサイズ
ソルダーマスクの色 青、緑など
PCBボード HDI PCB
カスタマイズ はい
通信PCB 高Tg170および高Tg180
PCB品質システム ROHS
特別な機能 強化された通信インフラのための厚い銅


アプリケーション:

6層とスルーホール、ブラインド、ベリードビアを含む高度なビアタイプを特徴とする通信PCBアセンブリは、急速に進化する5G通信分野に不可欠なコンポーネントです。この製品は、最新の通信システムの高性能要求を満たすように細心の注意を払って設計および製造されており、信頼性の高い信号伝送と接続性の向上を保証します。カスタマイズされたPCBソリューションとして、サイズと仕様の柔軟性を提供し、メーカーが特定のデバイス要件とアプリケーションシナリオに合わせてボードを調整できるようにします。

この通信PCBアセンブリの主なアプリケーションの1つは、基地局、信号リピーター、ネットワークルーターなどの5Gインフラストラクチャ機器です。設計に組み込まれた厚い銅層は、5G通信ハードウェアに典型的な高周波信号と電力レベルを処理するために不可欠な、優れた電流容量と熱管理を提供します。これにより、この製品は、耐久性と一貫した性能が最優先される屋外および産業環境に特に適しています。

さらに、このPCBアセンブリは、コンパクトでありながら非常に効率的な回路基板を必要とする通信デバイスで広く使用されています。6層設計は、ブラインドビアとベリードビアの使用と組み合わされ、より高い回路密度と改善された電磁両立性を可能にします。これは、スペースの制約と信号完全性が重要な考慮事項であるモバイル通信デバイス、IoTゲートウェイ、およびワイヤレス通信モジュールで不可欠です。メーカーは、カスタマイズされたサイズオプションから恩恵を受け、さまざまなデバイスアーキテクチャにPCBをシームレスに統合できます。

さらに、通信PCBアセンブリは、電気通信ラボ内のテストおよび測定機器で使用されています。精密な製造プロセスは、5G通信信号とデバイスの正確なテストに不可欠な、一貫した品質と性能を保証します。メーカーは、これらのPCBを利用して、新しい通信技術を試作および開発し、カスタマイズ可能な機能と堅牢な設計を活用して、イノベーションサイクルを加速しています。

全体として、この製品は5G通信エコシステムの中核として機能し、高度な電子設計と実際のアプリケーションニーズの間のギャップを埋めています。メーカーは、大規模なネットワークインフラストラクチャからコンパクトなポータブル通信デバイスまで、さまざまなシナリオに合わせて調整された、信頼性の高い高性能通信ソリューションを作成するために、厚い銅層と多様なビアオプションを高く評価しています。



カスタマイズ:

当社の通信PCBアセンブリ製品は、お客様の特定のニーズに合わせて調整された、優れたカスタマイズサービスを提供しています。高Tg170および高Tg180材料を特徴とするこれらのPCBは、要求の厳しいアプリケーションに対して優れた熱安定性と信頼性を保証します。高度な5G通信システムに最適な、設計要件に完全に適合するPCBカスタマイズサイズオプションを提供しています。

正確なインピーダンス制御により、当社のPCBは、高周波通信デバイスに不可欠な最適な信号完全性と性能を保証します。アセンブリは、厚い銅層をサポートし、電流容量を強化し、耐久性を損なうことなく大電流アプリケーションを可能にします。当社の品質への取り組みは、ROHS規格への準拠によって示されており、環境に優しく安全な製品を保証しています。

5G通信環境で優れた性能を発揮し、お客様の仕様に合わせてカスタマイズされた厚い銅構造と大電流処理機能を備えた、堅牢で高性能なPCBについては、当社の通信PCBアセンブリサービスをお選びください。



サポートとサービス:

当社の通信PCBアセンブリ製品は、最適な性能と信頼性を確保するために、包括的な技術サポートとサービスによって支えられています。設計相談とプロトタイプ開発から、生産と販売後のサポートまで、製品のライフサイクル全体を通じて専門家の支援を提供します。

当社の技術サポートチームは、問題のトラブルシューティング、統合と互換性に関するガイダンスの提供、詳細なドキュメントとリソースの提供を支援します。また、特定のアプリケーション要件を満たし、システム内でのシームレスな通信を保証するためのカスタマイズサービスも提供しています。

品質保証に重点を置いており、当社のサービスには、最高の性能と耐久性の基準を保証するための厳格なテストおよび検査プロセスが含まれています。お客様の通信PCBアセンブリ製品に関するエクスペリエンスを向上させるために、タイムリーなソリューションと継続的な改善を提供することに尽力しています。

お客様の通信技術プロジェクトの成功を支援する、信頼性の高い技術サポートとカスタマイズされたサービスについては、当社と提携してください。



梱包と発送:

当社の通信PCBアセンブリ製品は、輸送中の最大限の保護を確保するために細心の注意を払って梱包されています。各PCBアセンブリは、静電気放電による損傷を防ぐために、帯電防止バッグに安全に配置されています。次に、衝撃や振動を吸収するために、フォームまたは気泡緩衝材でクッションが施されています。

梱包されたアセンブリは、粗い取り扱いと環境要因に耐えるように設計された頑丈な二重壁段ボール箱に入れられています。大量注文の場合、安全な輸送を容易にするために、カスタムパレットとクレートが使用されます。

信頼できる配送パートナーを採用し、タイムリーで安全な配送を保証するために追跡情報を提供しています。すべての出荷は、到着時の製品の完全性を保証するために、国際的な配送基準と規制に準拠しています。

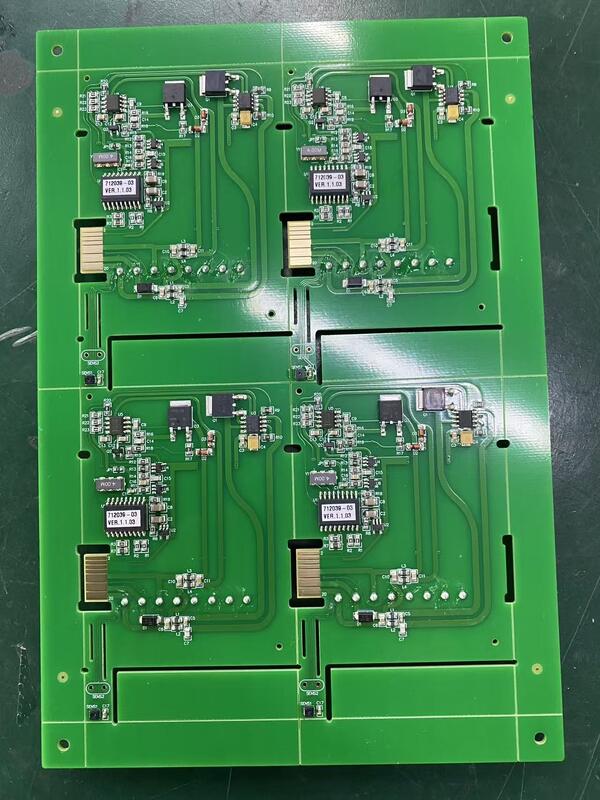

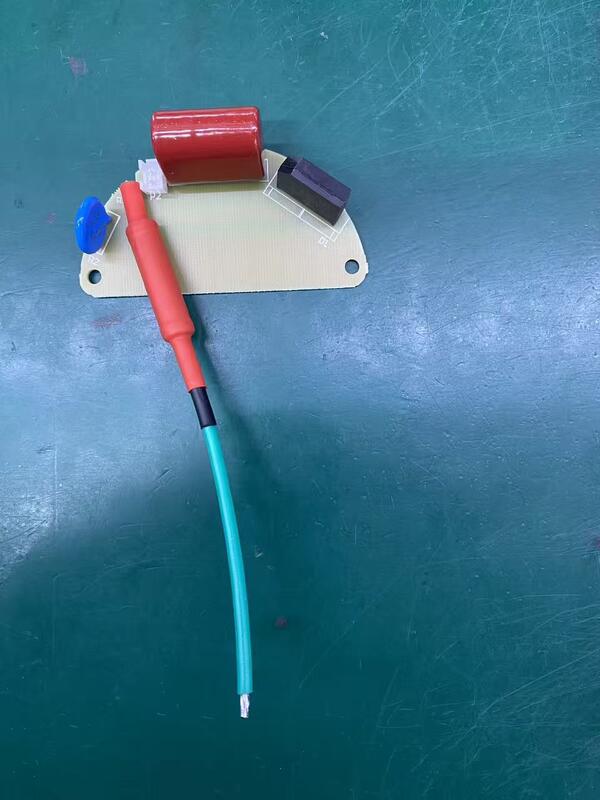

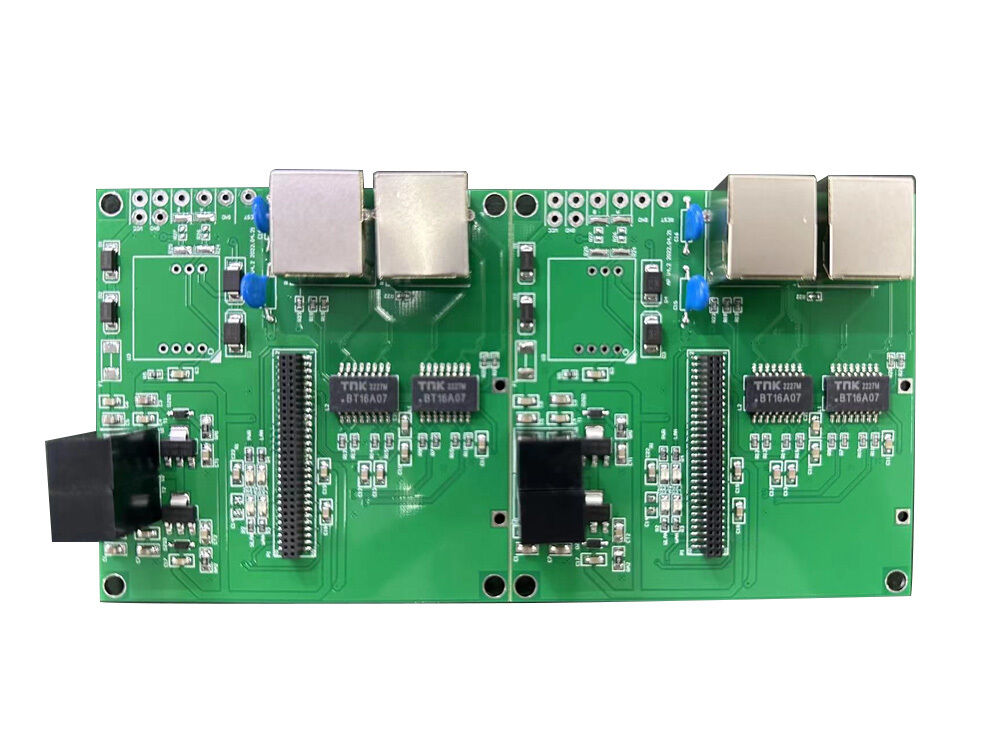

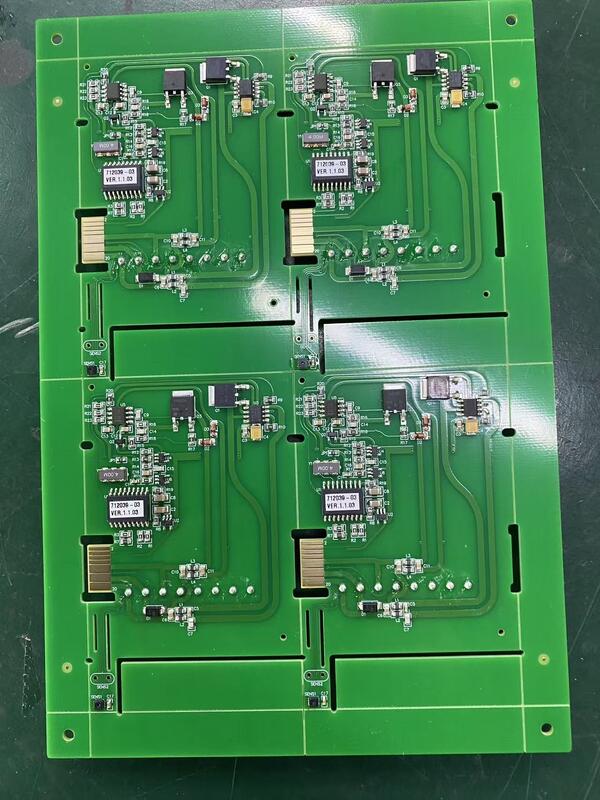

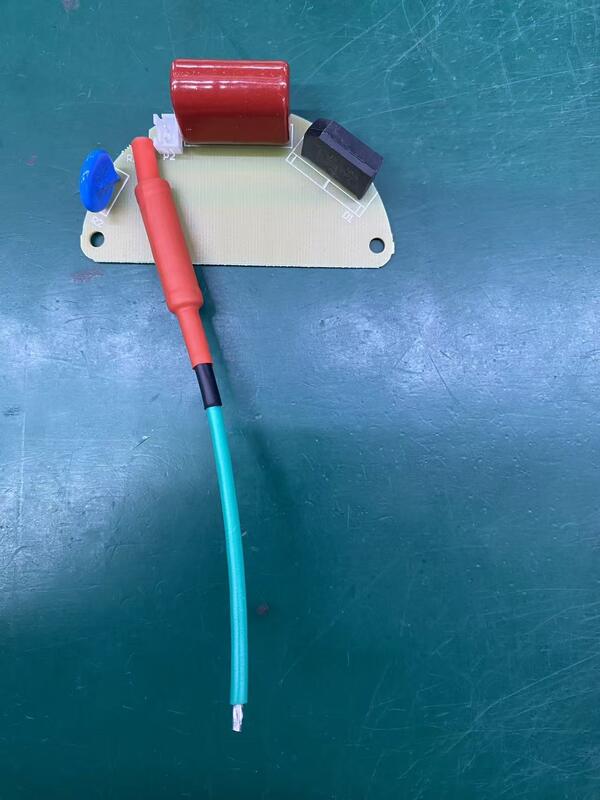

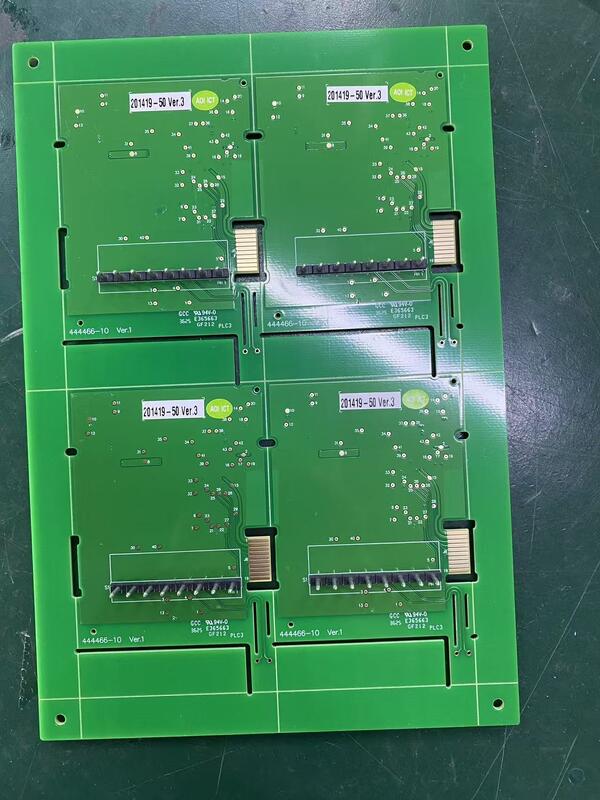

高Tg170および高Tg180通信PCB組成 産業用アプリケーションと電子システムのためのソリューションを提供する 0高Tg170および高Tg180通信PCB組成 産業用アプリケーションと電子システムのためのソリューションを提供する 1
