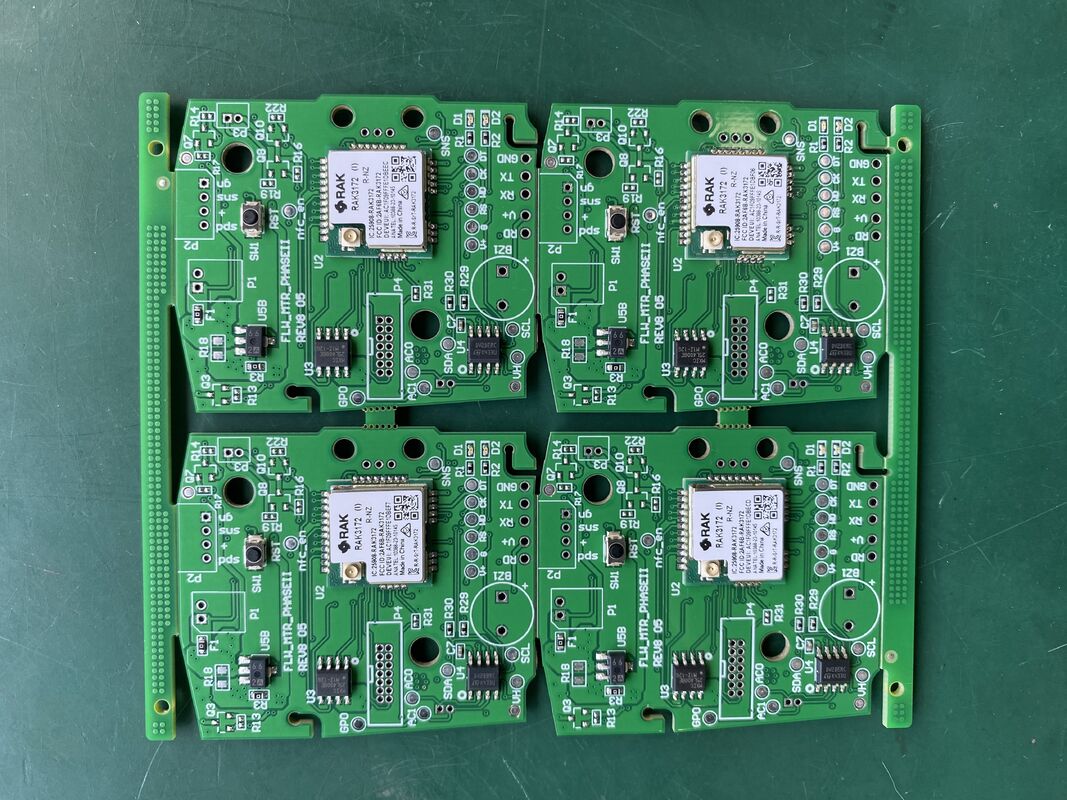

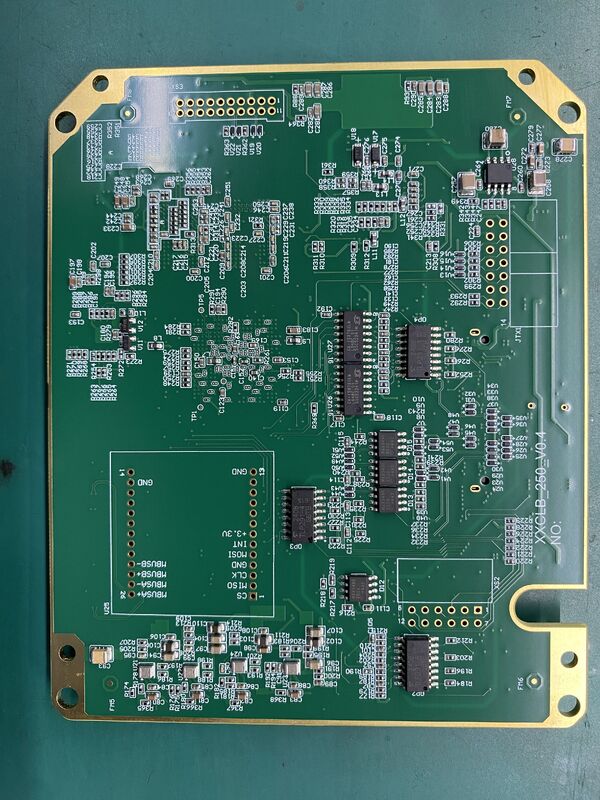

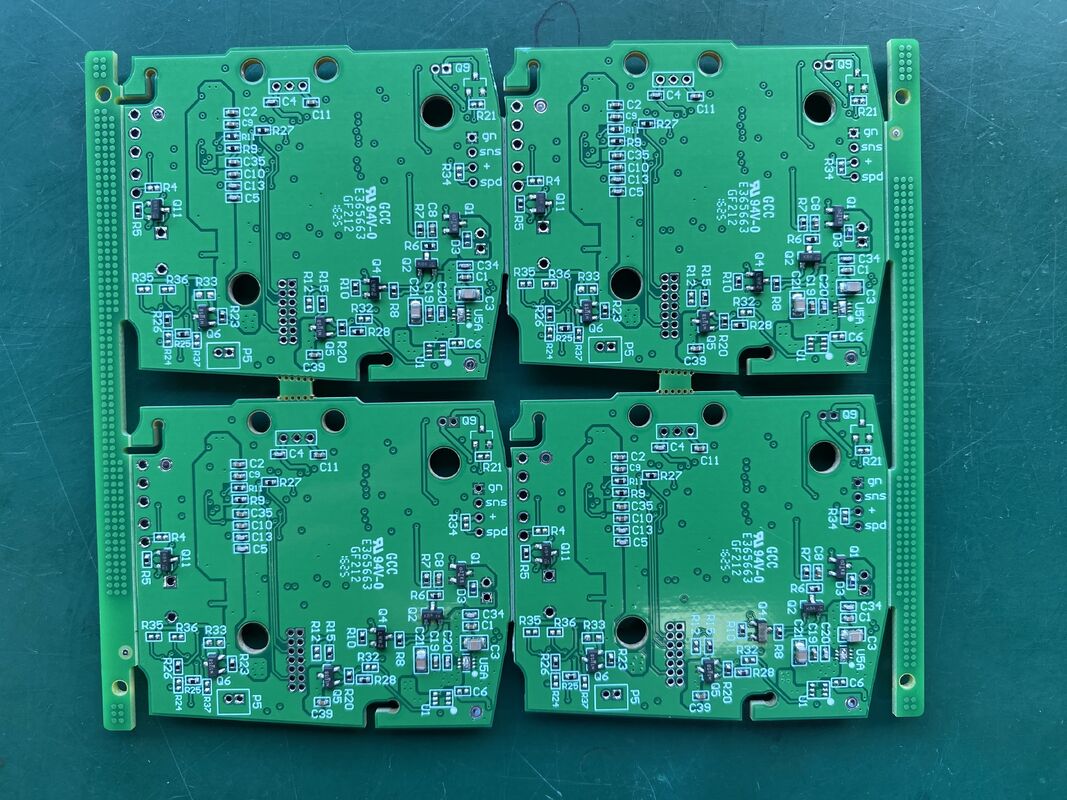

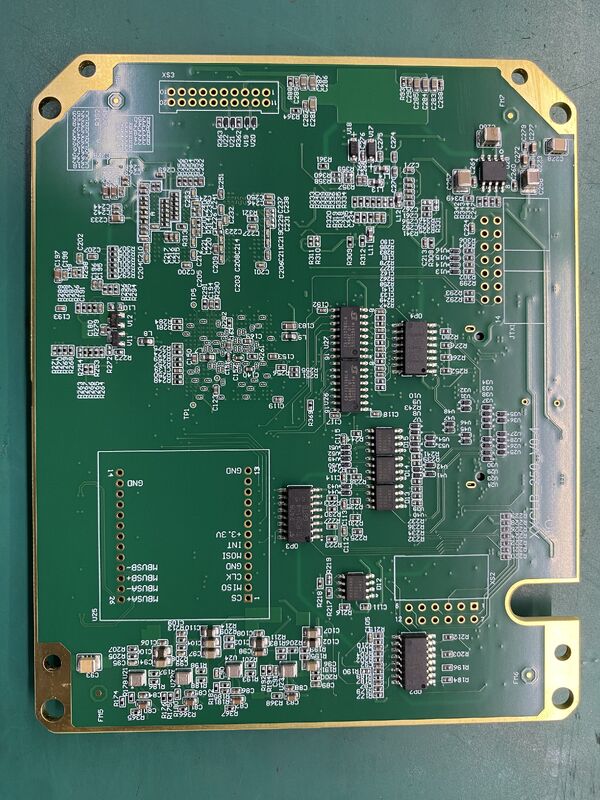

通信PCB 高Tg180 高電流 カスタマイズサイズ PCB 電気電力管理および配電向けに設計

製品説明:

通信PCB組は,高度に専門的で精巧に設計された印刷回路板ソリューションで,現代の通信システムの要求に応えるように設計されています.精度と注意を払って製造この製品では,各顧客のニーズに合わせて パーソナライズされたPCBサイズを提供しています.最適な性能と様々な通信機器と機器へのシームレスな統合を保証する強力な6層の設計により 通信PCB組は 信号の整合性を向上させ 電磁干渉を軽減し 全体的な信頼性を向上させます複雑な通信アプリケーションの理想的な選択になります.

この通信PCB組の特徴の一つは, ROHS認証を含む厳格な品質基準に準拠することです.製品が環境にやさしく,有害物質を含まないことを保証する品質へのこのコミットメントは,安全性と持続可能性を保証するだけでなく,PCBアセンブリの長寿と耐久性を向上させます.重要な通信インフラストラクチャでの長期使用に適している.

PCB組は高周波通信回路にとって重要な属性である 先進的なインペデンス制御を組み込む.阻力制御は,PCBを通じて送信される電気信号が歪みや損失なしにその完整性を維持することを保証しますこの特徴は,高速データ送信を含むアプリケーションにおいて特に重要であり,信号品質が性能に直接影響する場合.

電気性能の特徴に加えて,通信PCB組は,最小穴直径0.1mmで設計されています.精密な部品配置と高密度回路を可能にするこの細かい詳細は,複雑な部品の統合をサポートし,通信機器の製造における小型化傾向をサポートします.このような小さな穴の直径を処理する能力は,製造者の先進的な製造能力と細部への注意を示しています.

このPCB組のもう一つの重要な側面は 重い電流負荷を安全かつ効率的に処理する能力です通信機器は,しばしば大きな電流の管理を必要としますこのPCB組は性能や安全性を損なうことなく 重電流アプリケーションに対応するように設計されています設計は,熱発生を最小限に抑え,高電気ストレスの下で安定した動作を確保する機能を組み込む要求の高い通信環境で信頼性があります.

突発的な電圧のピークが敏感な電子部品を損傷し,サービスを妨害する通信システムでは,電圧過剰防止は不可欠な考慮事項です.通信PCBアセンブリは,急上昇保護メカニズムを統合この保護機能は,通信機器の寿命を延長し,システム全体の信頼性を向上させます.ユーザーや製造者にとって安心感を与えます.

信頼されるPCB業界メーカーとして この通信PCB組成の製造者は 最先端技術と厳格な品質管理プロセスを組み合わせていますパーソナライズされたPCBソリューションの製造における彼らの専門知識は,各組が正確な仕様と性能基準を満たしていることを保証しますイノベーション,品質,顧客満足を優先することで,この製造者は 業界基準を満たすだけでなく,それを上回る製品を提供します.

総括すると,通信PCB組は,高性能通信アプリケーションのために設計されたトップレベルの製品です. そのカスタマイズされたサイズ,6層の構成,複雑な高周波回路に適していますROHS認証は環境責任と安全へのコミットメントを強調します. 最小の穴直径0.1mmで,複雑なコンポーネントレイアウトをサポートします.強力な電流処理能力と統合された電圧上昇保護により,要求の高い通信環境で耐久性と信頼性が保証されます.このPCB組は,通信PCBソリューションの品質とパフォーマンスを求める人にとって信頼できる選択として挙げられます.

特徴:

• 製品名:通信PCB組
• インペデンス制御: はい,通信インフラストラクチャの信号完整性を保証します
• ソルダー マスク 色: 青,緑,その他の色で入手可能
• 外包: 安全な輸送のために,安全に梱包されている
• 仕様: 特定のプロジェクト要件を満たすPCBのカスタマイズされたサイズ
• PCB 品質システム:環境安全のための ROHS 規格に準拠
• 重電流アプリケーションを効率的に処理するように設計されています
• 信頼性の高い性能を必要とする通信インフラプロジェクトで使用するのに最適

技術パラメータ:

応用:

通信PCB組は,高度に専門化された製品で,現代の5G通信システムの要求を満たすために設計されています.このPCB組は,最小限の信号損失と最適な伝送品質を保証します.高周波通信アプリケーションでは極めて重要です.PCBのサイズをカスタマイズできる機能により,製造者は特定のデバイスの構成に合わせて組み立てることができます.様々な通信機器に最適化.

この製品は,特に電流が重い場合,特に適しています.厚い銅層が必要で,ボードの整合性や性能を損なうことなく高性能の負荷を処理する厚い銅の使用は,電流輸送能力を向上させるだけでなく,高密度の通信モジュールで安定した動作を維持するために不可欠な熱散を向上させます.このような属性により,ベースステーションのための優れた選択です5G通信分野におけるインフラストラクチャの他の構成要素.

通信PCB組は,穴,盲目,埋葬バイアスを含む先進的なバイアタイプ技術を組み込みます.これらの機能は,複雑な多層回路設計,信号路線を最適化し,電磁気干渉を軽減するコンパクトで効率的なレイアウトを可能にしますこの機能は,信頼性や性能を犠牲にせずにコンパクトデバイスの高密度相互接続を必要とするメーカーにとって不可欠です.

梱包に関しては,PCB組は,輸送と保管中に保護を確保するために,耐久性のある箱に慎重に梱包されています.この外包装は,物質的損傷と環境要因から製品を保護します製造者または最終ユーザーに届くまで品質を維持します.

5G通信機器の製造に従事する製造者は,この通信PCB組件が堅牢な設計と優れた電気特性により非常に有益であると見なします.ネットワークインフラストラクチャで使用されるかどうか通信端末やIoTデバイスは 次の世代の無線通信技術をサポートするために必要な信頼性と性能を提供します

濃厚な銅層の重流アプリケーションのために設計され,カスタマイズ可能なサイズを提供し,穴を通るような高度なバイタイプ構造を使用します.,信号の完全性を確保し,5G通信ソリューションにとって不可欠な部品となっています.高品質の製品を提供することを目指す製造者にとって,さらに適性を高める.耐久性のある通信製品

カスタマイズ:

私たちの通信PCB組立製品は,あなたの特定の要件を満たすために 合わせた包括的なカスタマイズサービスを提供します. 0.2-6mmの板厚さ範囲と 6層まで,複雑な通信アプリケーションをサポートする高品質の製造を保証します信頼性の高い製造業者として 耐久性や伝導性を高めるため 厚い銅層を組み込んだ 重流設計を専門としています私たちのPCBは,最適な信号の整合性を保証するために正確なインペデンス制御を特徴としています. さらに,我々は,優れた熱性能と信頼性を保証する,高Tg170および高Tg180材料のオプションを提供します. あなたがカスタマイズされたレイアウト,材料,または仕様を必要としますか,私たちの通信PCBアセンブリは,要求の高いプロジェクトのために優れたパフォーマンスを提供するように設計されています.

サポートとサービス

私たちの通信PCB組成製品は,最適なパフォーマンスと信頼性を保証することにコミットした専用の技術サポートチームによってサポートされています.設計コンサルティングを含む包括的なサービスを提供します組み立てプロセスの最適化,テストと検査,トラブルシューティングの支援. 私たちの専門家は,製品のライフサイクル全体を通してあなたを導くために利用できます.初期設計とプロトタイプから大量生産と保守まで品質と効率性に焦点を当てて, 通信の要求や業界基準を満たすためのカスタマイズサービスを提供しています.私たちの技術サポートは,あらゆる環境で,あなたの通信システムがシームレスかつ効果的に動作することを保証します..

梱包と輸送:

私たちの通信PCBアセンブリ製品は 輸送中に最大限の保護を確保するために 慎重に梱包されています.各PCB組は,静電放出の損傷を防止するために,安全に抗静電袋に置かれています衝撃や振動を吸収するマッサージ材料が付いています

梱包された組成物は,取り扱いや環境へのストレスに耐えるように設計された 頑丈な二面性紙箱に詰め込まれます.湿度を制御し,製品の整合性を維持するために,乾燥剤パックを含みます.

標準的な地上輸送,高速航空運送,国際輸送サービスなど, 配送要件を満たすために,複数の配送オプションを提供しています.すべての出荷は,追跡され,あなたの通信PCB組立製品の間に合う安全な到着を保証するために保険されています.

輸送業者と緊密に連携し リアルタイムで最新情報を提供し 世界中のシームレスな配送のために 規制や関税要件をすべて遵守することを保証します
