電子機器組立向け、試作から量産までのクイックターンPCBアセンブリ

電子機器組立向け、試作から量産までのクイックターンPCBアセンブリ

起源の場所:

中国やカンボジア

ブランド名:

Suntek/BLSuntek

証明:

ISO9001 ISO13485 IATF16949 UL

モデル番号:

¥2357-1821

連絡 ください
引金 を 求め て ください
製品詳細
材料::
FR4 ((Tg130-Tg180)/ロジャーズ/アルミニウム
はんだのマスク::
緑、青、黒、赤、白、マット色
銅::
0.5オンス~10オンス
層::
1L-32L
SMT,THT::
はい
厚さ::
1.0mm/1.6mm/2mm/4mm
RoHS::
鉛または鉛のない
保証::
1年
穴の最小数:
0.1mm
支払いと送料の条件
最小注文数量
制限なし
価格
Customized products
パッケージの詳細
ESDバッグとカートンによって
受渡し時間
すべてのコンポーネントが装備されてから5-7日
支払条件
T/T
関連製品
連絡 ください
今連絡してください
製品説明
電子組立のための生産にPCB組立プロトタイプを迅速に変換する
Suntek Groupは,EMS分野における契約サプライヤーで,FCB/FPC組立,ケーブル組立,ボックス組立のためのワンストップソリューションを提供しています.当社の施設は湖南省に位置しています.中国とカンダル州カンボジア
ISO9001 認証2015ISO13485:2016競争力のある価格で高品質の製品を 世界中に提供しています
私たちのサービスには以下が含まれます.
  • ゲルバーファイルとBOMから製品実現
  • 物理サンプルからリバースエンジニアリング
  • 製品開発のための共同設計サービス

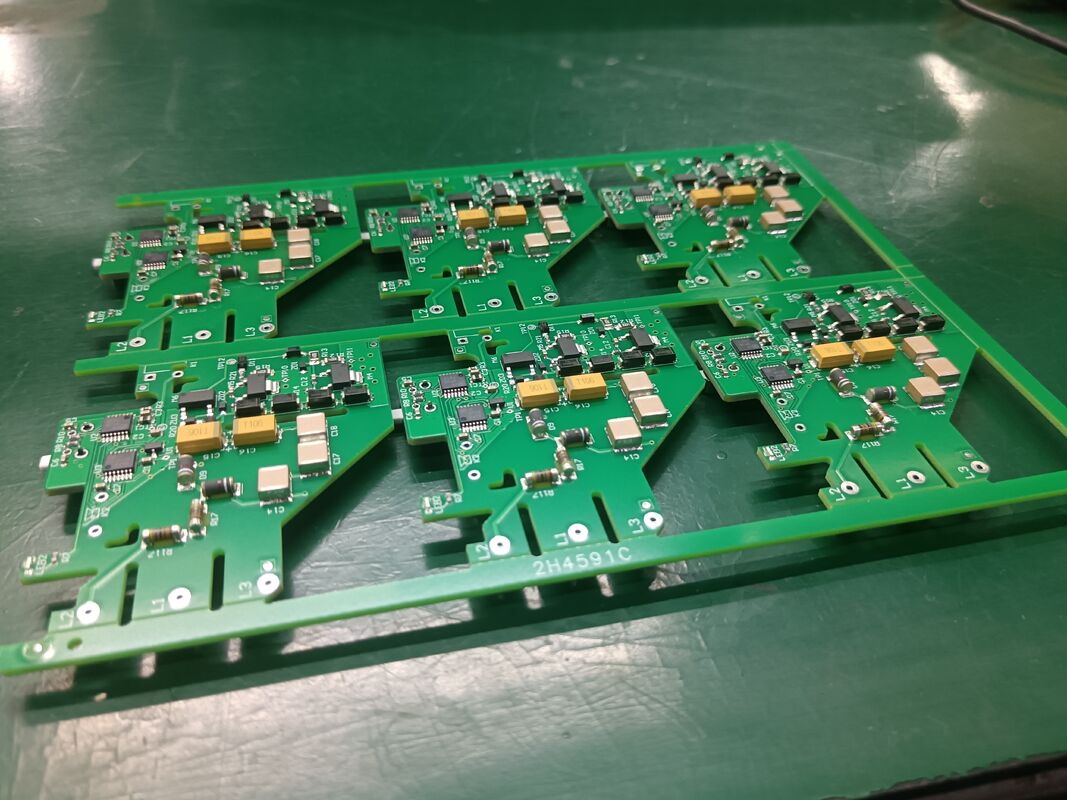

電子機器組立向け、試作から量産までのクイックターンPCBアセンブリ 0
PCB組成能力
ポイント パラメータ
板の種類 硬いPCB,柔軟なPCB,金属コアPCB,硬い柔軟なPCB
板の形 直角形,円形,不規則形
最大サイズ 400mm × 1200mm
ミニ パッケージ 0201
細いピッチ部分 0.25mm
BGA パッケージ 受け入れられる
DIP 容量 DIPラインとAI組立ライン
部品の調達 すべてはSuntekで,一部は顧客から送られてきた
部品 パッケージ ローリング,切断テープ,チューブ&トレイ,緩い部品および散装品
テスト 視覚検査,AOI,X線,機能試験
溶接剤 の 種類 鉛または鉛のない組成物 (RoHS対応)
組み立てオプション 表面マウント (SMT),透孔 (DIP),混合技術 (SMT&透孔)
ステンシル レーザー切断ステンシル ステンシル ステップダウン
ファイル形式 材料簿,PCB (ゲルバーファイル),Pick-N-Placeファイル (XYRS)
品質グレード IPC-A-610 クラス2/クラス3

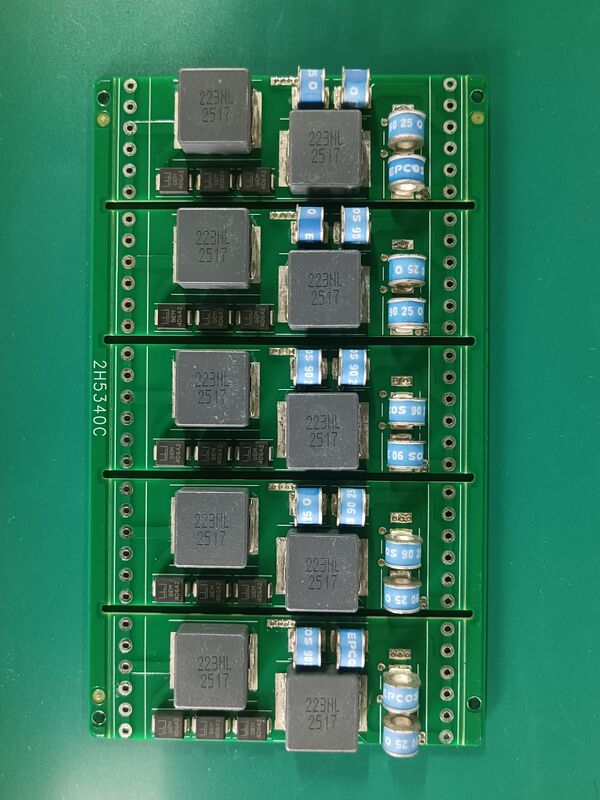

電子機器組立向け、試作から量産までのクイックターンPCBアセンブリ 1
私たちのサービス
  • PCB/FPCの製造
  • 部品の調達
  • PCB/FPC組成
  • オーダーメイドのケーブル/ハーネス組
  • ボックスビルド
追加サービス
  • SMT,THT,BGA,0201 チップ組成
  • AOI,X線,ICT,FT,バーンイン
  • 合致型コーティングまたは粘着
  • 高濃度,小量から中量

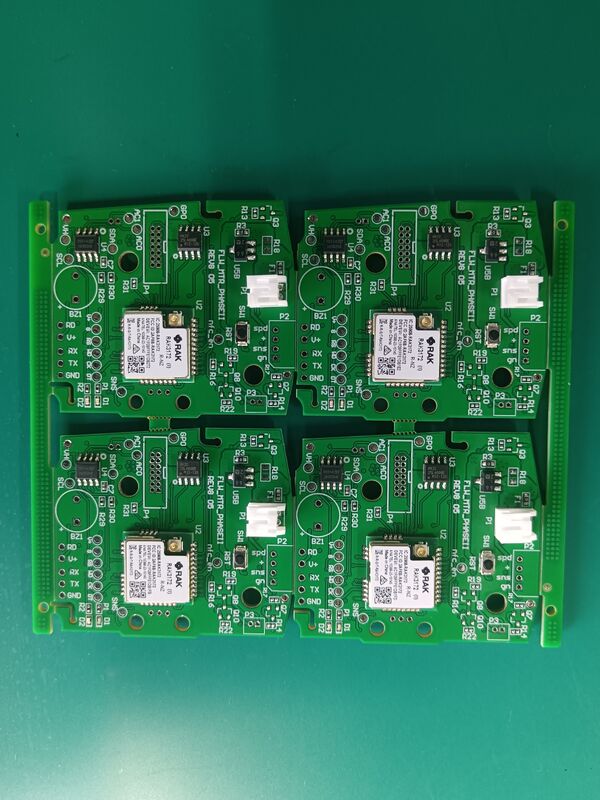

電子機器組立向け、試作から量産までのクイックターンPCBアセンブリ 2
EMS の 利点
  • 厳格な製品責任,IPC-A-610基準を適用する
  • 全チームが流暢な英語を話せる
  • PDCA管理ツール
  • 100%Eテスト,100%視覚検査,IQC,IPQC,FQC,OQCを含む
  • 100%のAOI検査,X線,3D顕微鏡,ICTを含む
  • 高電圧試験,インパデンス制御試験
  • ISO9001,ISO13485,IATF16949とUL認証されている
  • 最低注文量がない
  • 中小規模生産に重点を置く
  • 迅速かつ間に合う配達

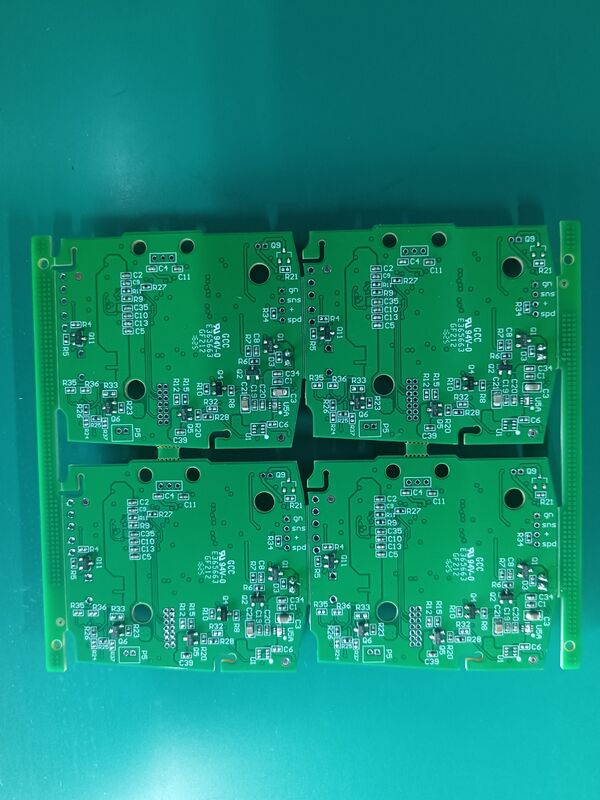

電子機器組立向け、試作から量産までのクイックターンPCBアセンブリ 3
なぜ サントーク を 選ぶ の です か
経験豊富な信頼性の高いメーカーとして,Suntekは,多様なプロジェクト要件を持つ世界的な顧客のためにPCB製造とPCB組み立てを含むワンストップサービスを提供しています.優良な価格で最高品質の製品を提供しながら 顧客に時間とお金の節約を助けます.
すぐ引換する
プロジェクトの仕様について ポジティブなフィードバックを 24~48時間以内に受け取ります
強いチーム
私たちの専門的な専門家とエンジニアは,PCB設計からターンキーPCB組み立てまで技術的サポートを提供し,プロセス全体ですべての質問に迅速に回答します.
自動装置
先進的な自動機器により 作業効率とコスト効率が向上し 高品質のボードを 競争力のある価格で 間に合うようにできます
販売後サービス
すべての注文を追跡し プロセス全体で即時の更新をします 顧客サービス担当者はいつでも利用可能です
わたしたち の 支援
私たちは,BOMのコスト分割を共有し,世界中のソースコンポーネントでコスト透明性を確保しています.
  • 顧客サービス手順
  • RMA手順
  • 8Dレポート
  • 顧客サービスにおけるPDCA (プラン・ドー・チェック・アクション)
対応へのコミットメント
苦情,問題,質問に 24時間以内に対応します.
  • 週刊報告
  • 顧客サポートチームは通信時間を検討します
  • 顧客満足度に関する質問
販売後サービス
  • すべての製品に対する1年間の保証期間
  • FOC 修復
  • 欠陥を交換するための快速補償部品
電子機器組立向け、試作から量産までのクイックターンPCBアセンブリ 4 電子機器組立向け、試作から量産までのクイックターンPCBアセンブリ 5
よくある質問
Q1:PCB製造にはどんなファイルを使いますか?
A1: ゲルバーファイルとBOM
Q2:品質をどのように保証しますか?
A2: 私たちの製品はすべて100%Eテストされています. PCB組成は100%AOI,ICT,FTおよび視覚検査,BGAのための100%X線です.
Q3:あなたの会社を訪問できますか?
A3: もちろん,私たちの会社,Suntekを訪問するよう歓迎 Xingsha産業公園,チャンシャ,湖南省,中国に位置する.
Q4: リードタイムは何ですか?
A4: サンプルには3~5日,ファイルと量に基づいてバッチ生産には7~10日かかります.PCB組成には15~20日かかります.
Q5:私たちの情報とファイルは秘密にしておきますか?
A5: もちろん,私たちの基本原則は,顧客のデザインを保護するためにビジネス秘密を維持することです.NDAはいつでも署名することができます.
Q6:どうやったら協力できるの?
A6 答え:
  • メールしてPCBレイアウトファイル,BOMリストを送信してください
  • 我々は12時間以内に回答の確認を提供し, 3-5日以内にオファーに返信します
  • 価格,注文,支払い条件の確認を待っています
  • 我々は命令を実行します
私たちは先進的な製造機器と技術,プロのエンジニアチーム,購入チーム,品質チーム,管理チームを持っています 高品質の製品と間に合う配達を保証します.私たちの製品は,広く産業制御に使用されています自動車,電気通信,医療機器,消費者電子機器など
工場 の 写真
電子機器組立向け、試作から量産までのクイックターンPCBアセンブリ 6 電子機器組立向け、試作から量産までのクイックターンPCBアセンブリ 7 電子機器組立向け、試作から量産までのクイックターンPCBアセンブリ 8
