最小ボールスペース0.3mm、ピッチ0.5mm未満の産業用PCB製造プロセス、最大PCBサイズ600 x 1200mm、複雑なPCBレイアウトに最適化

最小ボールスペース0.3mm、ピッチ0.5mm未満の産業用PCB製造プロセス、最大PCBサイズ600 x 1200mm、複雑なPCBレイアウトに最適化

0.3mmピッチ産業用PCB

600x1200mm最大PCBサイズ

複雑なPCBレイアウトの最適化

起源の場所:

中国やカンボジア

ブランド名:

Suntek Electronics Co., Ltd

証明:

ISO9001 ISO13485 IATF16949 UL

モデル番号:

2024-PCBA-9657

連絡 ください
引金 を 求め て ください
製品詳細
材料:
FR4、CEM-1、CEM-3
最大PCBサイズ:
600×1200mm
インピーダンス制御:
はい
保証:
1年
最小ボールスペース:
0.3mm≦ピッチ<0.5mm
シルクスクリーン色:
白色,黒色,黄色など
銅:
4オンス
最大厚:
T>4.5mm
支払いと送料の条件
製品説明

製品の説明:

当社の産業用PCBアセンブリ製品は、要求の厳しい産業用途向けに特別に調整された、包括的で信頼性の高いソリューションを提供します。品質、耐久性、精度に重点を置いており、この製品は、最新の産業用電子機器の厳しい要件を満たすように設計されています。4OZの銅層を使用することで、PCBは優れた導電性と熱管理の強化を保証します。これは、高出力と放熱が一般的な課題である産業環境にとって重要です。この堅牢な銅の厚さは、組み立てられたPCBの全体的な信頼性と長寿命に貢献し、高負荷の産業用途に最適です。

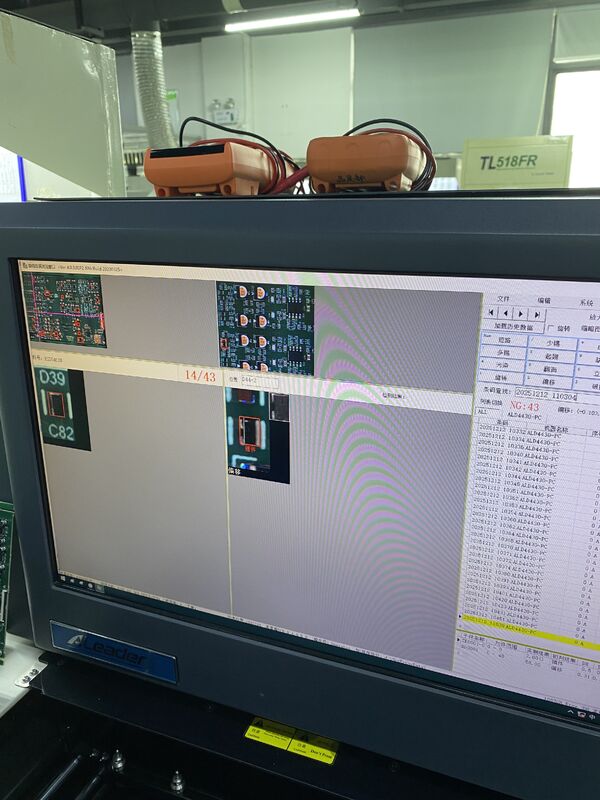

当社は、高度な試験方法を組み込んだ一流の産業用PCBアセンブリソリューションを提供することに誇りを持っています。当社の試験サービスには、100%自動光学検査(AOI)、機能回路試験(FCT)、およびインサーキット試験(ICT)が含まれます。これらの包括的な試験手順は、アセンブリプロセスのすべての段階で実装され、潜在的な欠陥を特定して修正し、各PCBアセンブリが最高水準の品質と機能を満たしていることを保証します。この厳格な試験アプローチは、現場での故障のリスクを最小限に抑え、産業用電子システムの信頼性を向上させます。

当社の産業用PCB製造アセンブリに使用されるベース材料は、優れた機械的強度と電気絶縁特性で知られる高品質のFR4です。FR4は業界で広く受け入れられている標準であり、複雑な回路設計のための安定した耐久性のあるプラットフォームを提供します。その優れた難燃性と耐湿性により、環境条件が過酷で予測不可能な可能性がある産業環境に非常に適しています。この材料の選択により、PCBは、困難な動作条件下でも、その完全性と性能を長期間にわたって維持できます。

当社の産業用PCBアセンブリソリューションの重要な機能の1つは、産業用電子機器で一般的に見られる高周波および高速回路アプリケーションに不可欠なインピーダンス制御です。当社の正確なインピーダンス制御機能により、一貫した信号完全性が可能になり、電磁干渉と信号損失が削減されます。これにより、産業用PCBアセンブリは、正確な信号伝送が不可欠な通信システム、制御ユニット、センサーネットワークなどのアプリケーションで最適に機能します。

最大PCBサイズは600 * 1200mmに対応しており、大規模で複雑な産業プロジェクトに柔軟性を提供します。この機能により、構造的完全性や性能を損なうことなく、複数のコンポーネントと複雑な回路設計を組み込むことができる大型PCBの製造が可能になります。単層または多層PCBアセンブリが必要な場合でも、当社の製造プロセスは、多様な産業ニーズに対応し、大型フォーマットボードを効率的に処理するように最適化されています。

当社の産業用PCB製造アセンブリサービスは、自動車、航空宇宙、電気通信、製造オートメーションなど、幅広い産業分野をサポートするように設計されています。当社の産業用PCBアセンブリソリューションを選択することで、特定の運用要件を満たす高品質でカスタマイズされたPCBアセンブリを提供するパートナーにアクセスできます。高度な技術、厳格な品質管理、専門家のエンジニアリングを組み合わせて、産業用電子システムの性能と信頼性を向上させる製品を提供します。

要約すると、当社の産業用PCBアセンブリ製品は、優れた導電性のための4OZ銅、品質を保証するための100%AOI、FCT、およびICT試験、最適な信号完全性のためのインピーダンス制御、および耐久性のためのFR4ベース材料を特徴とする堅牢で信頼性の高いソリューションです。最大600 * 1200mmの大型PCBサイズをサポートするこの製品は、産業用電子機器の複雑な要求を満たすように設計されています。産業用製造アセンブリのニーズに合わせて、優れた性能、耐久性、精度を提供する当社の産業用PCBアセンブリソリューションを信頼してください。



特徴:

  • 製品名:産業用プリント基板アセンブリ
  • 最大厚さ:T>4.5mm
  • PCB厚さ範囲:0.2-3.2mm
  • 最小ボールスペース:0.3mm ≤ ピッチ < 0.5mm
  • 最大PCBサイズ:600 * 1200mm
  • インピーダンス制御:はい
  • 産業用プリント基板アセンブリアプリケーション向けに特別に設計
  • 産業用プリント基板アセンブリの要件に適した高精度
  • 産業用プリント基板アセンブリで一般的な複雑なレイアウトをサポート


技術的パラメータ:

ベース材料 FR4
インピーダンス制御 はい
厚さ 0.3mm-6mm
カスタマイズ はい
使用法 OEMエレクトロニクス
4OZ
PCBの厚さ 0.2-3.2mm
試験サービス 100%AOI FCT ICT試験
最大厚さ T>4.5mm
最小ボールスペース 0.3mm≤ピッチ<0.5mm


アプリケーション:

産業用PCBアセンブリ製品は、さまざまな業界の幅広いアプリケーションの機会とシナリオに対応するように細心の注意を払って設計されています。高度な産業用PCB製造プロセスにより、この製品は優れた品質と信頼性を保証し、精度と耐久性が最重要である複雑な産業環境での使用に最適です。アセンブリプロセスには、高周波および高速産業用アプリケーションでの信号完全性の維持に不可欠な厳格なインピーダンス制御が組み込まれています。

この産業用回路基板アセンブリは、カスタマイズされたソリューションが頻繁に必要とされる製造工場、自動化システム、ロボット工学、制御パネルで広く使用されています。白、黒、黄など、シルクスクリーンの色のオプションを含むカスタマイズ可能な性質のおかげで、特定のクライアントの要件を満たすように調整でき、機能性と美観の両方を向上させます。厚さを0.3mmから6mmまでカスタマイズできるため、コンパクトな電子機器から大型の機械コンポーネントまで、さまざまな産業用デバイスに適合させることができます。

過酷な産業環境では、PCBアセンブリの耐久性と性能が重要です。この製品は1年間の保証を提供し、長期的な信頼性と性能に対するユーザーの自信を高めます。採用されている産業用PCB製造プロセスは、各ボードが厳格な品質基準を満たしていることを保証し、極端な温度、振動、電気的ノイズなどの要求の厳しい条件下でも一貫した性能を保証します。

一般的なアプリケーションシナリオには、産業用自動化機器、電源ユニット、計器、通信デバイス、および堅牢で信頼性の高い回路基板が不可欠な組み込みシステムが含まれます。さらに、この産業用回路基板アセンブリは、信号損失と電磁干渉を最小限に抑えるために正確なインピーダンス制御を必要とするカスタム産業プロジェクトに適しています。

全体として、産業用PCBアセンブリ製品は、高品質でカスタマイズ可能で信頼性の高い回路基板ソリューションを求めている業界にとって優れた選択肢として際立っています。高度な製造技術、カスタマイズ可能なオプション、堅牢な保証の組み合わせにより、精度と耐久性の両方を要求する最新の産業用アプリケーションに不可欠です。



カスタマイズ:

当社の産業用PCBアセンブリ製品は、お客様の特定の要件に合わせて調整された包括的な産業用PCBアセンブリソリューションを提供します。お客様の産業用回路基板アセンブリの最高品質と信頼性を確保するために、100%AOI、FCT、およびICT試験サービスを提供しています。ボードの外観をカスタマイズするために、緑、赤、青、黒、白、黄など、さまざまなソルダーマスクの色からお選びいただけます。0.3mmから6mmまでのボードの厚さに対応し、最大厚さは4.5mmを超え、多様な産業用途をサポートしています。1年間の保証が付いている当社の産業用プリント回路アセンブリサービスは、お客様の重要なプロジェクトの耐久性と性能を保証します。



サポートとサービス:

当社の産業用PCBアセンブリ製品は、最適な性能と信頼性を確保するために、包括的な技術サポートとサービスによって支えられています。設計コンサルティングとプロトタイピングから、製造と製造後のサポートまで、PCBアセンブリのライフサイクル全体を通じて専門家の支援を提供します。

当社の技術サポートチームは、問題のトラブルシューティング、ベストプラクティスのガイダンス、必要に応じたファームウェアとソフトウェアのアップデートを提供するように装備されています。また、お客様の特定の産業用アプリケーションに合わせてアセンブリを調整し、シームレスな統合と機能を確保するためのカスタマイズサービスも提供しています。

さらに、PCBアセンブリの効率と寿命を最大限に高めるために、ユーザーマニュアル、アセンブリガイドライン、メンテナンス手順など、徹底的なドキュメントを提供しています。品質と顧客満足度へのコミットメントは、お客様が円滑な運用を維持するためのタイムリーで効果的なソリューションを受け取ることを意味します。



梱包と発送:

当社の産業用PCBアセンブリ製品は、輸送中の最大限の保護を確保するために慎重に梱包されています。各PCBは、静電気防止バッグに安全に配置され、衝撃や振動による損傷を防ぐためにフォームインサートでクッションされています。

次に、アセンブリは、重い取り扱いと積み重ねに耐えるように設計された頑丈な二重壁カートンに梱包されます。各パッケージには、識別と安全な輸送を容易にするために、取り扱い手順と製品の詳細が記載された明確なラベルが貼られています。

発送については、追跡とタイムリーな配送サービスを提供する信頼できる運送業者と提携しています。お客様の多様なニーズに対応するために、速達便と国際貨物のオプションを提供しています。

発送後、お客様は追跡番号を含む詳細な発送通知を受け取り、目的地に安全に到着するまで注文ステータスを監視できます。



よくある質問:

Q1:お客様の産業用PCBアセンブリサービスでは、どのような種類のPCBを組み立てることができますか?

A1:片面、両面、多層ボードなど、さまざまなPCBを組み立てており、FR4、CEM-1、フレキシブル基板などのさまざまな材料をサポートしています。

Q2:産業用PCBアセンブリにはどのようなアセンブリ技術を使用していますか?

A2:当社の施設では、高度なSMT(表面実装技術)、スルーホールアセンブリ、および混合技術プロセスを利用して、さまざまなプロジェクト要件を高い精度と効率で満たしています。

Q3:小規模および大規模のPCBアセンブリ注文の両方を処理できますか?

A3:はい、試作実行と大量生産の両方に対応し、注文サイズに関係なく、一貫した品質とタイムリーな配送を保証します。

Q4:アセンブリプロセス中にどのような品質管理対策が実施されますか?

A4:自動光学検査(AOI)、X線検査、インサーキット試験(ICT)などの厳格な品質管理手順を採用し、組み立てられたすべてのPCBの信頼性と性能を確保しています。

Q5:鉛フリーおよびRoHS準拠のPCBアセンブリをサポートしていますか?

A5:もちろんです。当社の組み立てプロセスはRoHS規格に準拠しており、環境および業界規制を満たすために鉛フリーのはんだ付けオプションを提供しています。
