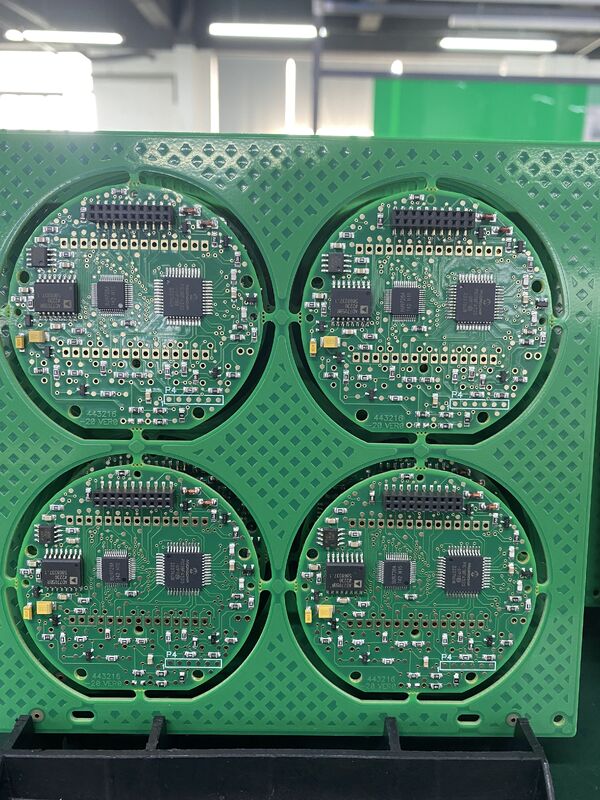

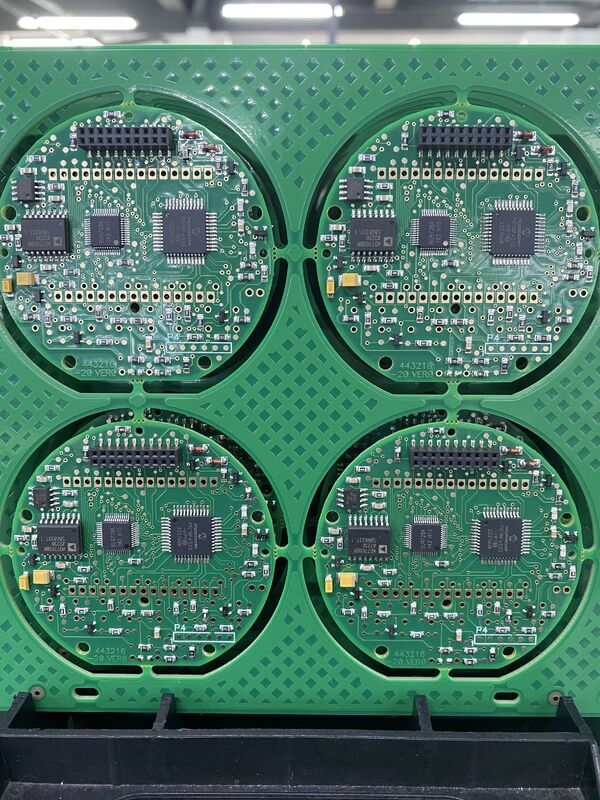

銅 4OZ 産業用PCB組装 パーソナライズ 複雑な電子アプリケーションと耐久性のある回路板のためのソリューション

製品の説明:

産業用PCBアセンブリは、さまざまな業界で使用されるさまざまな電子デバイスの製造と機能において重要な役割を果たしています。当社の産業用プリント基板アセンブリサービスは、最新の産業用途の厳しい要件を満たすように設計されており、高性能、信頼性、耐久性を保証します。品質と精度に重点を置いて、当社の産業用電子基板アセンブリソリューションは、幅広い産業ニーズに対応し、高度な電子回路ソリューションを求める企業にとって信頼できるパートナーとなっています。

当社の産業用PCBアセンブリの際立った特徴の1つは、0.3mmから6mmまでの幅広い厚さです。この幅広い範囲により、さまざまな設計仕様と機械的要件に対応でき、組み立てられた基板がさまざまな動作ストレスや環境条件に耐えることができます。コンパクトなデバイス用の超薄型PCBが必要なプロジェクトでも、耐久性と放熱性を高めるための厚い基板が必要なプロジェクトでも、正確に調整されたソリューションを提供できます。

産業用途ではサイズが重要であることを理解しています。そのため、当社の最大PCBサイズは600*1200mmまで拡張されています。この大判機能により、複雑で大規模な産業用電子回路アセンブリを処理し、洗練された設計と多層構成をサポートできます。大型PCBに対応できる能力により、お客様の産業用電子基板アセンブリプロジェクトはサイズの制約を受けることなく、革新的で広範な回路設計が可能になります。

材料の選択は、産業用プリント基板アセンブリの性能と寿命にとって重要です。当社の組み立て品は、FR4、CEM-1、CEM-3などの高品質な材料を使用しています。FR4は、優れた機械的強度と電気絶縁特性で知られており、堅牢な産業用途に最適です。CEM-1とCEM-3は、さまざまな産業用電子回路アセンブリのニーズに適した、信頼性の高い性能を備えた費用対効果の高い代替品を提供します。これらの材料オプションを提供することにより、お客様は、性能と予算のバランスを取りながら、特定の産業用途に最適なものを選択できます。

インピーダンス制御は、特に高周波および高速信号アプリケーションにとって、産業用電子基板アセンブリの重要な側面です。当社の産業用PCBアセンブリサービスには、正確なインピーダンス制御が含まれており、信号の完全性を確保し、電磁干渉を最小限に抑えます。この機能は、産業オートメーション、通信、制御機器で使用される複雑な電子システムの機能を維持するために不可欠です。インピーダンス制御PCB製造における当社の専門知識により、お客様の産業用電子回路アセンブリが厳格な電気性能基準を満たしていることを保証します。

信頼性は、当社の産業用電子回路アセンブリサービスの中心です。当社は、当社の製品を1年間の包括的な保証でバックアップしており、アセンブリの品質と耐久性に対する当社の自信を反映しています。この保証は、お客様に安心を提供し、製造上の欠陥や性能の問題が迅速かつ専門的に対処されることを保証します。品質保証への取り組みと厳格なテストプロトコルを組み合わせることで、当社が提供するすべての産業用プリント基板アセンブリが、要求の厳しい産業環境で完璧に機能する準備ができていることを保証します。

要約すると、当社の産業用PCBアセンブリサービスは、高品質で信頼性の高い、正確な産業用電子基板を開発しようとしている企業向けの堅牢なソリューションを提供します。0.3mmから6mmまでの幅広い厚さオプション、最大600*1200mmの大型PCBサイズのサポート、FR4、CEM-1、CEM-3などのプレミアム材料の使用により、多様な産業ニーズに対応するカスタマイズされたソリューションを提供します。インピーダンス制御における当社の専門知識は、お客様の産業用電子回路アセンブリの性能をさらに向上させ、1年間の保証は、卓越性への当社の取り組みを強調しています。お客様の産業用途の成功を促進する優れた結果を提供する当社の産業用電子基板アセンブリサービスを信頼してください。

特徴:

• 製品名: 産業用PCBアセンブリ
• 最大PCBサイズ: 600*1200mm
• 銅の厚さ: 4OZ
• 用途: OEMエレクトロニクス
• 材料オプション: FR4、CEM-1、CEM-3
• 最大厚さ: T > 4.5mm
• 産業用プリント基板アセンブリを専門としています
• 産業用PCB製造アセンブリの専門知識
• 高度な産業用PCB製造アセンブリ機能

技術的パラメータ:

アプリケーション:

産業用プリント回路アセンブリは、幅広いアプリケーションの機会とシナリオ、特に高い信頼性と精度を必要とする分野で重要な役割を果たしています。PCBの厚さオプションは0.2mmから3.2mmまで、銅の厚さは最大4OZまであり、これらのアセンブリは、さまざまな産業環境の厳しいニーズを満たすように設計されています。最大厚さ4.5mm以上、全体的な厚さ0.3mmから6mmに対応できる機能により、その汎用性がさらに向上し、複雑で頑丈な電子デバイスに適しています。

産業用PCB製造アセンブリの主なアプリケーション機会の1つは、OEMエレクトロニクス製造です。これらのアセンブリは、特定の産業機械、制御システム、および自動化機器に合わせて調整されたカスタマイズされた電子部品を製造するために不可欠です。堅牢な設計と正確な製造により、PCBは、産業環境でよく見られる極端な温度、振動、ほこりや湿気への暴露などの過酷な動作条件に耐えることができます。

産業用PCBアセンブリソリューションは、自動車、航空宇宙、電気通信、医療機器などの分野でも広く使用されています。自動車用途では、PCBは一定の機械的ストレスと温度変動に耐えなければなりません。そのため、厚さと銅重量の仕様は、耐久性と性能にとって重要です。航空宇宙エレクトロニクスは、高い信頼性と軽量ソリューションを必要とし、PCBの厚さと銅層を正確に制御することで、不必要な重量を追加することなく最適な機能性を確保します。

電気通信では、産業用プリント回路アセンブリは、高周波および高速通信デバイスの構築をサポートしています。厚さの範囲と重い銅オプションは、効率的な放熱と電気伝導を促進し、信号の完全性とシステムの安定性を維持するために不可欠です。同様に、医療エレクトロニクスでは、産業用PCB製造アセンブリの信頼性とカスタマイズ可能な性質により、長期間にわたって一貫した性能を必要とする洗練された診断および監視機器を作成できます。

全体として、産業用PCBアセンブリソリューションは、耐久性のある高品質の回路基板に依存するさまざまな産業用途向けの包括的で適応可能なプラットフォームを提供します。重機、精密機器、または複雑なエレクトロニクスであっても、カスタマイズ可能な厚さ、重い銅層、およびOEM互換性の組み合わせにより、これらのアセンブリは、最新の産業技術の厳しい要求を満たします。

カスタマイズ:

当社の産業用PCBアセンブリ製品は、お客様の特定の要件を満たすように調整された包括的な産業用電子アセンブリサービスを提供します。当社は、高品質の材料を使用した産業用PCB製造アセンブリを専門としており、耐久性と最適な性能を確保するために、4OZの銅と0.3mmから6mmまでの厚さオプションを備えています。

お客様の設計の好みに合わせて、白、黒、黄色など、さまざまなシルクスクリーンカラーオプションを提供しています。当社のサービスには、PCBの最高の信頼性と機能性を保証するための100％AOI、FCT、およびICTテストが含まれています。

OEMエレクトロニクス向けに設計された当社の産業用PCB製造アセンブリは、正確で効率的な製造を保証し、電子製品で優れた結果を達成するのに役立ちます。

サポートとサービス:

当社の産業用PCBアセンブリ製品は、最適な性能と顧客満足度を確保するために、包括的な技術サポートとサービスによってバックアップされています。初期の設計相談から設置後のメンテナンスまで、製品のライフサイクル全体を通じて専門家の指導を提供します。

当社の技術サポートチームは、トラブルシューティング、ソフトウェアの更新、既存システムとの統合を支援する体制が整っています。シームレスな実装を容易にするために、ユーザーマニュアル、アセンブリ手順、コンプライアンス認証などの詳細なドキュメントを提供しています。

さらに、当社のサービスには、お客様の特定の運用要件に合わせて調整された、エンジニアリングおよびメンテナンススタッフ向けのカスタマイズされたトレーニングセッションが含まれています。また、PCBアセンブリの寿命を延ばすための修理および改修オプションも提供しています。

品質と信頼性への取り組みにより、当社のサポートサービスは、ダウンタイムを最小限に抑え、生産性を最大化し、お客様の産業用途がスムーズかつ効率的に実行されることを保証することを目指しています。

梱包と発送:

当社の産業用PCBアセンブリ製品は、輸送中の最大限の保護を確保するために慎重に梱包されています。組み立てられた各PCBは、静電気放電による損傷を防ぐために帯電防止バッグに入れられ、衝撃や振動を吸収するために、フォームや気泡緩衝材などの緩衝材が続きます。

次に、梱包されたPCBは、発送中の粗い取り扱いと積み重ねに耐えるように設計された頑丈な段ボール箱に入れられます。大量注文の場合、追加のセキュリティと安定性を提供するために、カスタムパレットとクレートを利用できます。

タイムリーで安全な配送を保証するために、追跡オプションを備えた信頼性の高い配送サービスを使用しています。すべてのパッケージには、スムーズな通関手続きと受取人の取り扱いを容易にするために、取り扱い手順と製品情報が明確に記載されています。

当社の梱包および発送プロセスは、お客様の産業用PCBアセンブリ製品が完璧な状態で到着し、お客様の用途ですぐに使用できるように、業界標準に準拠しています。

よくある質問:

Q1: 産業用PCBアセンブリにはどのような種類のコンポーネントを組み立てることができますか？

A1: 当社の産業用PCBアセンブリは、多様な産業要件を満たすために、SMD（表面実装デバイス）、スルーホールコンポーネント、BGA（ボールグリッドアレイ）、および微細ピッチICを含む幅広いコンポーネントをサポートしています。

Q2: 産業用PCBアセンブリの注文の標準的な納期はどのくらいですか？

A2: 標準的な納期は通常7〜14営業日で、注文の複雑さと量によって異なります。ご要望に応じて、短納期サービスをご利用いただけます。

Q3: 組み立てられたPCBのテストと品質保証は提供していますか？

A3: はい、各PCBアセンブリは、信頼性と性能を確保するために、AOI（自動光学検査）、X線検査、機能テストなどの厳格な品質管理プロセスを受けています。

Q4: 産業用PCBアセンブリの大規模な生産を実行できますか？

A4: もちろんです。当社は、小規模なプロトタイプバッチと大規模な生産実行の両方を、一貫した品質とタイムリーな納期で管理する能力と専門知識を持っています。

Q5: PCBアセンブリ設計の提出には、どのようなファイル形式を受け入れますか？

A5: Gerber、BOM（部品表）、Pick and Placeファイル、IPC-2581などの業界標準ファイルを受け入れ、PCBの正確で効率的なアセンブリを容易にします。
