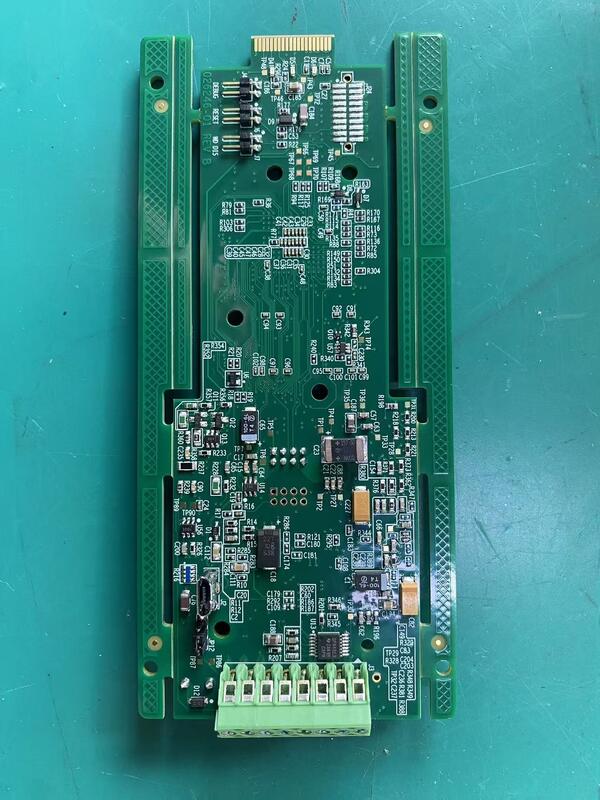

厚さ 20mm 電子回路板 複合的な電子アプリケーションに適したネルコ材料の製造

製品説明:

私たちのPCB製造製品は,幅広い産業とアプリケーションに対応する印刷回路板製造のための包括的なソリューションを提供しています.FR4 の よう な 高品質 の 材料 を 利用 する製造されたすべてのボードに 卓越した性能,耐久性,信頼性を保証します これらの材料はメカニカル要件標準的な電子機器から 高度な航空宇宙と通信システムまで

定番PCB製造サービスで 専門です 顧客が特定の仕様に PCB板を仕立てることができますPCBの輪郭を広形に生産するこの柔軟性は,PCB設計が最終製品に完璧に統合されることを保証します.複雑さや設計の制約に関係なく.

この範囲は,様々な電気的および機械的要件に対応します. 標準的な厚さオプションは,2.0mmで,顧客が特定のアプリケーションに最適な板厚さを選択できるようにするコンパクトなデバイスのためにより薄いボードが必要か 機械的な強度を増強するためにより厚いボードが必要か,私たちの製造プロセスはそれに応じて調整できます.

高品質のプロトタイプを迅速に提供することで,エンジニアやデザイナーが大量生産に 移行する前に 設計をテストし 検証できるようにしますこのサービスはリスクを最小限に抑え,市場への投入時間を短縮し,最終製品がすべての性能と品質基準を満たしていることを保証するために不可欠です.

製造能力に加えて 柔軟な物流ソリューションも提供しています 顧客が指定した物流の好みを 受け入れています最も便利で費用対効果の高い方法で配達されます優先された運送業者,特定の輸送方法,または調整された配送スケジュールによって顧客満足へのコミットメントは 生産を超えており 供給チェーンをシームレスに管理し 時間通りに納品します.

私たちのPCB製造製品を選ぶことは 先端技術と材料の専門知識と 顧客中心のサービスを組み合わせる プロバイダーと提携することを意味します高周波アプリケーションのためのロジャーズやPTFEのような高級材料の選択から 複雑なボードの輪郭の精密製造まで自動車,医療機器,産業制御, 電気,電気,電気,電気,電気,電気,電気,電気,電気,消費電子機器厳しい業界基準を満たすボードを供給します

印刷回路板の製造プロセスは 信頼性と一貫性を確保するために 厳格な品質管理プロトコルに従います私たちは最先端の機器と 経験豊富な技術者を用いて 電気性能に優れている PCB を製造していますこの細部への注意は,高い信号完整性,熱管理,環境耐性を要求するアプリケーションにとって特に重要です.

要するに,PCB製造製品では,幅広い材料,カスタマイズ可能な厚さ,そして多様なPCB輪郭を含む汎用的で高品質なソリューションを提供しています.試作やフルスケール生産のためのプロトタイプが必要かどうか私たちのPCBプロトタイプ製造サービスとカスタムPCB製造サービスは あなたの電子デザインを生き生きとするために必要な専門知識と柔軟性を提供します顧客向け物流の選択肢と組み合わせた期待に応え 超えられるような 完全なサービスです

特徴:

• 製品名:PCB製造
• 適合性:ROHS認証
• 応用:電子機器,通信
• 層数: 1~48 層
• 容量: ±0.1mm
• PCB 層オプション: 1-48 層
• PCB組成製造の専門知識
• 高品質の印刷回路板の製造
• あなたのニーズに合わせたカスタムPCB製造サービス

技術パラメータ:

応用:

私たちのPCB製造製品は,幅広いアプリケーションの機会とシナリオに対応するように設計されており,高精度と信頼性を要求する産業にとって理想的な選択です.消費電子機器で働いているかどうか自動車システム,医療機器,または工業機器私たちのカスタムPCB製造サービスは,あなたの回路板が最高品質基準と特定の設計要件を満たすことを保証します.

PCBの輪郭の多用性により,四角形,円形,不規則な形状を組み込み,様々な製品デザインにシームレスに統合できます.この柔軟性は,複雑な組み立て物や狭いスペースに適合するためにユニークなボードの形が必要である革新的なプロジェクトにとって特に有益ですPCBを製造する能力は エンジニアや設計者に 従来の電子機器の限界を押し広げることを支援します

PCB製造サービスの特徴の一つは,ゴールドフィンガープラチング,ピール可能な層,炭素インクアプリケーションなどの特殊機能の利用可能性です.ゴールドフィンガープラチングは,エッジコネクタの耐久性と伝導性を向上させる表面マウント技術組立プロセスなどの頻繁な挿入と取り外しを含むアプリケーションにとって不可欠です.剥がれる層は,溶接中に一時的な保護を提供します.重要な領域が損傷したり汚染されないようにする高精度の製造環境において不可欠です

さらに,カーボンインクの適用により,センサーとスイッチングアプリケーションで信頼性と堅牢な電気接続が可能になり,製造されたPCBの機能範囲を拡大します.プレプレグの厚さは0です.06mm,コンパクトで軽量な電子機器のための超薄層を必要とするデザインに対応します.

ROHS規格の遵守により PCBは環境に優しいもので 危険物質を含まないことが保証されますグローバル規制要件に準拠し,消費者製品と産業製品における安全な導入を保証する1/4OZから2OZまでのベース銅重量範囲は,異なる電流容量と熱管理ニーズに対応するオプションを提供します.特定の電気性能基準に合わせたカスタマイズが可能.

全体的に,私たちのカスタムPCB製造サービスは,精度,柔軟性,先進的な製造技術を必要とするプロジェクトに最適です.表面マウント技術アセンブリを使用して,プロトタイプを組み立てたり,大量生産したりする安定性,耐久性,性能を 提供しています

カスタマイズ:

私たちのPCB製造サービスは,あなたの特定のニーズを満たすために広範な製品カスタマイズを提供しています. 私たちは柔軟な回路板製造に特化した,金指塗装などのオプションを提供,皮を剥がせる層機能性と耐久性を高めるため,カーボンインクを使用します.シンプルで複雑なデザインの両方に正確な製造品質を保証します.

1から48までの層数をカバーし,幅広いプロジェクト要件に対応します. さらに,顧客が指定した物流をサポートし,配達を合理化し,スケジュール要求を満たします私たちの専門知識は PCB 組立製造にも広がり,完全なソリューションのためのコンポーネントのシームレスな統合を可能にします.

サポートとサービス

PCB製造製品には プロジェクトの成功を保証するための 総合的な技術サポートとサービスが付いています設計の検証から最終生産まで製造可能性の設計 (DFM) のレビュー,材料の選択,製造中に発生する問題のトラブルシューティングを支援するサポートチームがあります.

設計ガイドライン,製造能力,テスト手順など 詳細な文書とリソースを提供しています高品質な製品を提供するために 先進技術を使用しています信頼性の高い印刷回路板で 業界標準を満たしています

標準的な製造に加えて 急速なターンプロトタイプ,多層PCB製造,硬式柔軟性ボード,制御インピーダンスのソリューションなどのカスタムサービスを提供しています製品性能と一貫性を保証するために厳格な検査と電気テストを含む品質保証プロセス.

製造後のサポートが必要な場合は 修理サービスや再加工 技術コンサルティングなどで 対応にご協力ください我々は,例外的なサービスを提供し,すべてのPCB注文であなたの満足を確保することにコミットしています.

梱包と輸送:

輸送中に最大限の保護を保証するために PCB製造製品が慎重に梱包されています各PCBは,電気静止放電と物理的損傷を防ぐために,個別に反静的バブル袋に包まれています包装されたPCBは,衝撃と振動を吸収するために追加の緩衝材料を付加した堅固でカスタムサイズ紙箱に配置されます.

大量注文では,複数の箱がより大きな箱に安全に詰め込まれ,工業用テープで封印されます.すべてのパッケージは,処理と配送を円滑にするために,取り扱いの指示と製品詳細を明確にラベル付けされています..

信頼性の高い運送会社と提携して 世界中で安全で間に合う配達を保証します顧客が注文をリアルタイムに監視できるようにする私たちの梱包と輸送プロセスは 国際基準に準拠し 完璧な状態で すぐ使えるようにします

FAQ:

Q1:PCBの製造プロセスにはどんな材料が使用されていますか?

A1: 耐久性と最適な電気性能を確保するために,FR-4,CEM-1,CEM-3,ロジャーズなどの高品質の材料を使用します.

Q2:PCB製造の典型的なターンオーバー時間は?

A2: 標準的なターンアウトタイムは,プロトタイプ注文には5〜7営業日,大量生産には10〜15営業日で,ボードの複雑性と量によって異なります.

Q3:PCBで製造できる最大層数は?

A3: 私たちは高密度で高性能なアプリケーションのための複雑なデザインに対応する最大24層のPCBを製造することができます.

Q4: パーソナルPCBサイズと形をサポートしていますか?

A4: はい,私たちは,不規則な輪郭とカットを含む,あなたのデザイン仕様に従ってカスタムサイズと形をサポートします.

Q5:PCB設計の提出にはどんなファイル形式が受け入れられますか?

A5: 製造プロセスとの互換性を確保するために,Gerber,ODB++,IPC-2581およびEagleファイルなどの一般的なPCB設計ファイルを受け入れます.
