BGAファインピッチ 0201 SMT基板実装 100% X線検査 ワンストップEMSサービス

BGAファインピッチ 0201 SMT基板実装 100% X線検査 ワンストップEMSサービス

BGAファインピッチ基板実装

0201 SMT基板実装

X線検査済みEMSサービス

起源の場所:

中国 カンボジア

ブランド名:

Suntek

証明:

ISO 9001:2015, IATF 16949, UL E476377

モデル番号:

SMT-BGA-03

連絡 ください
引金 を 求め て ください
製品詳細
構成要素数:
0201 / 01005
BGAピッチ:
0.35mmファインピッチ
検査:
100% X 線、AOI、FAI、ICT、FT
レイヤー数:
1-32の層
銅の重量:
0.5オンス~10オンス
表面仕上げ:
ENIG / イマージョン ゴールド
ハイライト:

BGAファインピッチ基板実装

,

0201 SMT基板実装

,

X線検査済みEMSサービス

支払いと送料の条件
最小注文数量
10個
価格
USD 2.00-120.00 / Piece
パッケージの詳細
湿気バリア、耐衝撃フォーム、輸出グレードの段ボールを備えた帯電防止バッグ
受渡し時間
プロトタイプの場合は 3 ~ 5 営業日、量産の場合は 10 ~ 20 日
支払条件
T/T、L/C、ペイパル、ウェスタンユニオン
供給の能力
月5万平方メートル
製品説明

BGA& Fine-Pitch 0201 SMT PCB組成について

コンポーネントが細角BGA,0201,01005パシーブに縮小するにつれて,配置精度は製品の信頼性にとって重要です.私たちのBGAと微細ピッチSMTPCB組立ラインは,すべてのボードの溶接関節の整合性を保証するために100%X線検査とAOIで高密度相互接続PCBAを提供します.

主要 な 特徴

  • 0.35mm BGA,0201 と 01005 部品の配置
  • BGA と QFN 溶接点の 100% のX線検査
  • AOIとICTを組み合わせて高収益性と信頼性
  • 多層HDI構築 32層まで ENIG仕上げ
  • 高密度,高信頼性のアプリケーションに適しています


についてサントークグループ:

1) ワンストップPCB/FPC,PCB組み立て,ケーブル組み立て,ボックス組み立てサービス

(2) について13から15まで鍵を握った年 (O)E についてM/ODM 経験

(3) 提供できるF についてR4,ロジャース アルミPCBa はPI FPCs

4) 適時にPCBとPCBをカスタマイズするPCBAsあなたのBOMリストとゲーバーファイルによると


製造 能力

ポイント

パラメーター

板の種類:

硬いPCB,柔軟なPCB,金属コアPCB,硬くて柔軟なPCB

ボード形:

直角形,円形,不規則形

最大サイズ:

400mm × 1200mm

ミニ パッケージ:

0201

細いピッチの部分:

0.25mm

BGA パッケージ:

受け入れられる

DIP 容量

3つのDIPラインと1つのAI組立ライン

部品の供給:

すべてはSuntekによって,または部分的に顧客によって送付されます

パーツ パッケージ:

ローリング,切断テープ,チューブ&トレイ,緩い部品および散装品

テスト:

視覚検査,AOI,X線,機能テスト

溶接剤の種類:

鉛や葉のない組成物 (RoHS対応)

組み立てオプション:

表面マウント (SMT),透孔 (DIP),混合技術
(SMT&スルーホール)

ステンシル:

レーザーカット ステンシル ステンシル

ファイル形式:

材料簿,PCB (ゲルバーファイル),Pick-N-Placeファイル (XYRS)

品質レベル:

IPC-A-610 クラス2/クラス3

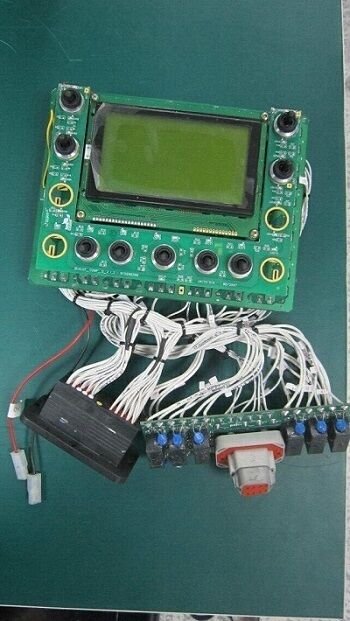

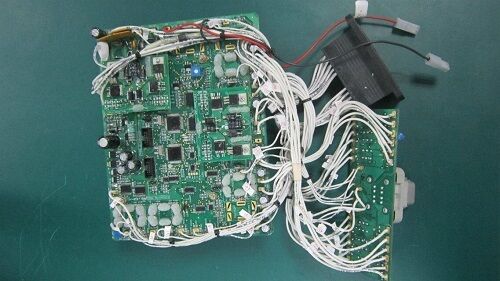

サンテックPCBA工場の写真:

BGAファインピッチ 0201 SMT基板実装 100% X線検査 ワンストップEMSサービス

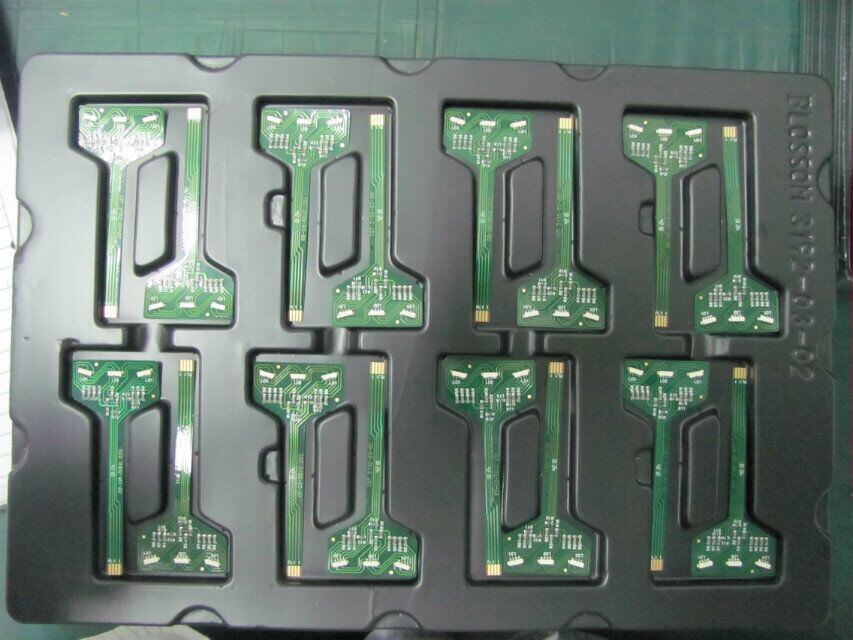

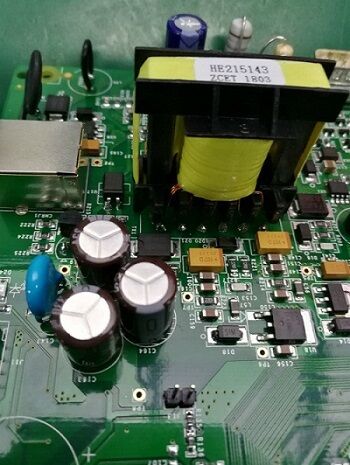

PCBAの検査と試験

BGAファインピッチ 0201 SMT基板実装 100% X線検査 ワンストップEMSサービス


EMSサービスQ&A

Q1. 引上げには何が必要ですか?

A: PCB: 量,ゲルバーファイル,技術要求 (材料,表面加工,銅厚さ,板厚さ...)

PCBA:PCB情報,BOM, (試験文書...)

Q2. どのファイル形式を生産に採用しますか?

A ゲルバーファイル CAM350,Protel 99SE,P-CAD 2001 PCB について

BOM:Excel (PDF,ワード,txt)

Q3.私のファイルは安全ですか?

A:あなたのファイルは,完全な安全とセキュリティで保管されています. 私たちは,プロセス全体で私たちの顧客の知的財産を保護します.秘密の契約はいつでも確認され 署名できます

Q4 MOQは?

A: MOQ はありません.サントーク柔軟性をもって 小規模でも大規模でも 生産を処理できます

Q5. 送料は?

A: 送料は,目的地,重量,商品の梱包サイズによって決定されます.送料を提示する必要がある場合は,教えてください.

Q6. お客様から供給されたプロセス材料を受け付けますか?

A について:提供できますすべてのコンポーネントs,または顧客が送った一部部品/すべての部品も受け入れられます.

問い合わせを直接私たちに送ってください.
